一般路線バス用LED式行先表示器

オールカラー / カラー+白色LED / 白色LED

カラーLED式行先表示器-前面
カラーLED式行先表示器-後面

特長

blue box 単色パターンからカラー化により、表現力がアップ
バスを待つ乗客に向けて、路線番号や路線名などをカラーで表現し、 よりわかりやすい案内表示が可能になりました。
従来機種と比較して、LEDドット数を増やし、小さい文字やイラストなども表示でき、描写力が向上しました。
blue box 視認性の向上
高輝度・広視野角LEDを採用しました。
blue box 従来機種との互換性
従来品（当社製）と同じ取付寸法としています。
blue box 効率的な操作性を実現
各種ワンマン機器との連動が可能で、乗務員の負担軽減、操作ミス軽減を図ります。

【ご注意事項】
①当WEBサイトに掲載しているLEDの色はイメージです。実際の表示とは異なりますので、必ず実機での確認をお願いいたします。
②表示色については、保安基準に準拠しています。


前面

側面 短冊4列

側面 短冊5列

側面 フルドット

仕様

オールカラー

設置場所 前面 側面(フルドット) 後面
形式 DFE-C11CC※1 DFE-C22CC(FD)※1 DFE-C39CC※1 DFE-C33CC※1 DFE-C36CC※1
表示部 表示色 729色
ドット数 192×40ドット 160×96ドット 168×20ドット 120×20ドット 96×20ドット
傾き角 下向きへ10度 - 下向きへ10度
電源 定格入力電圧 DC26V
入力電圧範囲 DC18～32V
入力電流※2 4.3A 4.0A 2.0A 1.5A 1.0A
質量 約14.5kg 約12kg 約9.3kg※3 約6kg※3 約6kg※3

※ 1　表示色が３万色（32,768色）のタイプもあります。但し、通信方式は Ethernet もしくは RS-485 となります。　
※ 2　定格入力電圧印加時、輝度100％、点灯率50％時の参考値
※ 3　729色仕様の場合

外形図

単位：mm

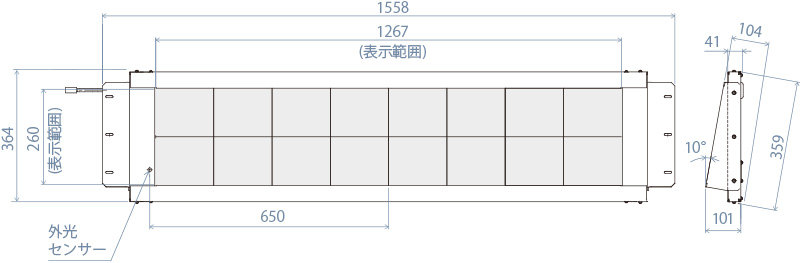

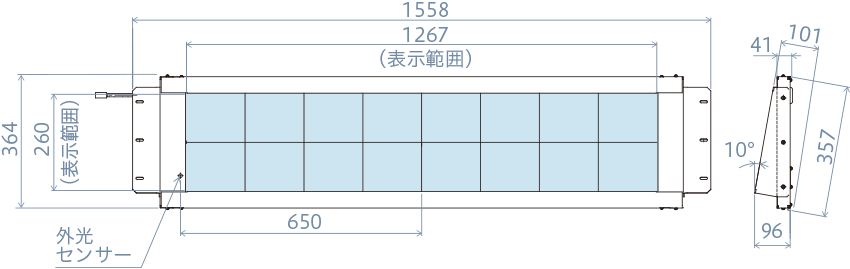

前面

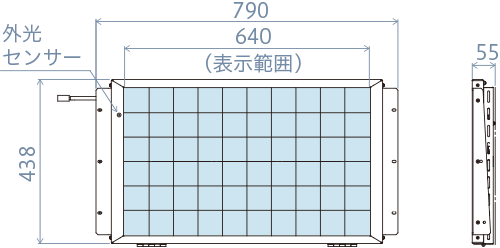

側面

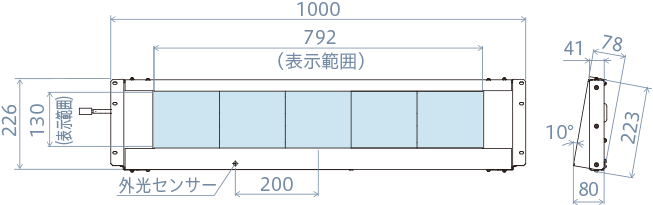

後面

一部カラー+白LED

設置場所 前面 側面(短冊4列又は5列）※2 側面(フルドット) 後面
形式 DFE-C11CW/DFE-C11WC DFE-C22CW DFE-C22CW-06 DFE-C33CW/DFE-C33WC
表示部 表示色 カラー部：729色、 白色部：白色単色
ドット数 カラー部:48×40ドット
白色部:144×40ドット		 横(カラー又は白色部): 128×16ドット
縦(白色部): 16×64ドット 4列又は5列		 横(カラー部):160×16ドット
他(白色部):160×80ドット		 カラー部:48×20ドット
白色部:72×20ドット
傾き角 下向きへ10度 - 下向きへ10度
電源 定格入力電圧 DC26V
入力電圧範囲 DC18～32V
入力電流※1 2.6A カラー部:1.8A
縦:4列 0.9A　5列 1.9A		 3.5A 1.0A
質量 約13kg 約8kg 約11kg 約6kg

※ 1 入力電圧 DC 26V、輝度100％、点灯率50％時の参考値。
※ 2 戸袋設置仕様もあります

外形図

単位：mm

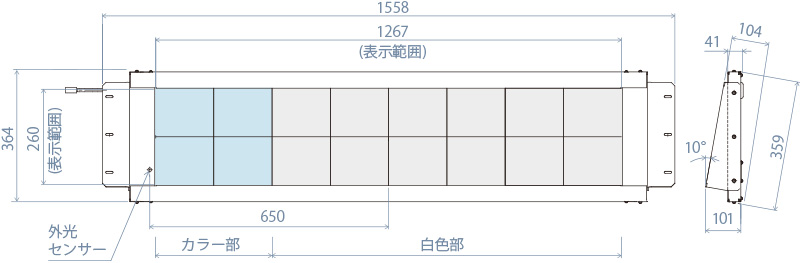

前面

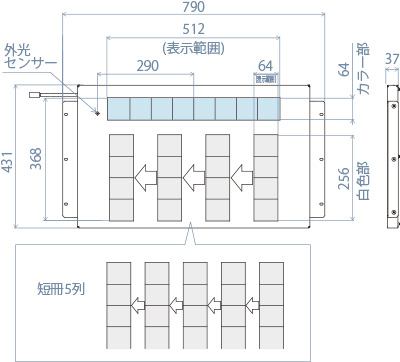

側面(短冊4列/5列)

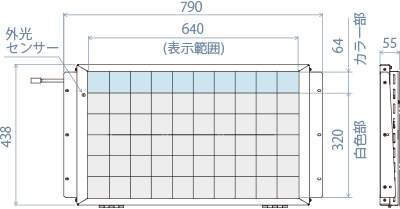

側面(フルドット)
後面

白単色LED

設置場所 前面 側面(短冊4列又は5列）※1 側面(フルドット) 後面
形式 DFE-C11WW DFE-C22WW DFE-C22WW-01(FD) DFE-C33WW
表示部 表示色 白色単色
ドット数 192×40ドット 横: 128×16ドット
縦: 16×64ドット 4列又は5列		 160×96ドット 120×20ドット
傾き角 下向きへ10度 - 下向きへ10度
電源 定格入力電圧 DC26V
入力電圧範囲 DC18～32V
質量 約13kg 約8kg 約11kg 約6kg

※ 1 戸袋設置仕様もあります

外形図

単位：mm

前面

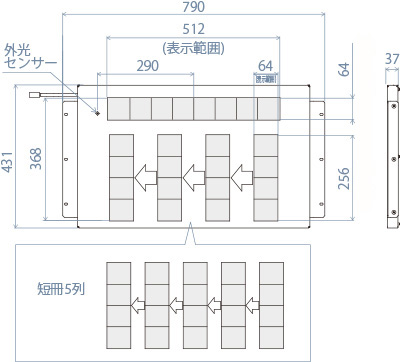

側面(短冊4列/5列)

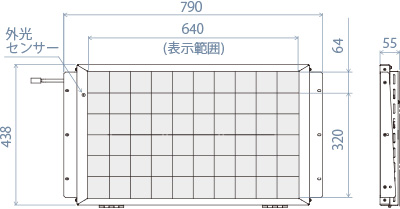

側面(フルドット)
後面
