電動作業車用充電器

主な用途：無人搬送車（AGV）、電動搬送車、電動車、ロボットなど
受電器用途 ワイヤレス充電器
蓄電池容量一覧

非接触式充電器

ワイヤレス技術で
自動充電の効率化をサポート!

AGV、ロボットの設計・改造をしやすく

  • ユニットの小型・軽量化(低床化にも対応)
  • 位置ズレにも強い
  • 各種バッテリーに対応可能(専用ソフトで、設定値変更可能)

より安全なご利用を目指して

  • 停止時の（電磁界）出力抑制(送受電ペアリング時のみ送電出力)
  • 異常検出時の保護機能充実(受電・送電側とも)

充電器メーカーとしての信頼と実績

  • 接触式充電器で培った充電ノウハウを活用
  • ワイヤレス製品のラインナップを拡充
AGV　ロボット　非接触充電　送電セット AGV　ロボット　非接触充電　受電セット

資料ダウンロードはこちら

仕様

項目/形式
送電ユニット
K22-210C024-01TU		 入力相数 1φ
入力周波数 50/60Hz ±5%以内
定格入力電圧 AC 200 ～ 240V
入力電圧変動範囲 AC 180 ～ 264V
定格入力電流 AC 6.5A
電源容量 1300VA
力率※1 0.9以上
質量 3.5kg
外形寸法 幅：175×奥行：290×高さ：90mm
送電ヘッド
K22-210C024-01TH		 質量 2.5kg
外形寸法 幅：130×奥行：200×高さ：45mm
受電ユニット
K22-210C024-01RU		 充電方式 定電流－定電圧充電
定格充電出力電圧 DC 30V
充電電圧設定範囲 DC 24 ～ 30V
定格充電出力電流 DC 33.5A
充電電流設定範囲 DC 10 ～ 33.5A
定格電力 1kW
質量 2.8kg
外形寸法 幅：155×奥行：300×高さ：82mm
受電ヘッド
K22-210C024-01RH		 質量 1.6kg
外形寸法 幅：100×奥行：190×高さ：45mm
適用蓄電池 種類 リチウムイオン電池、鉛蓄電池
電圧範囲 DC 16 ～30V

※1 定格入出力時となります。

メンテナンスツールのダウンロード
充電器を購入した御客様のみダウンロードいただけます。ダウンロードに必要なユーザー名、パスワードは、製品に同梱されています。

接触式充電器

カスタム対応

バッテリに合わせて最適な充電特性を実現します。

コントロール

充電制御回路により、最適な充電や保護動作をします。

動作モニタ

表示操作パネルを搭載し動作状態を表示します。

センシング

充電対象の直近で電圧を測定して電圧精度を向上させます。
※急速充電器のみ対応

充電設定

信号入力によって、充電特性設定を切り替えることができます。
※急速充電器のみ対応

小型充電器

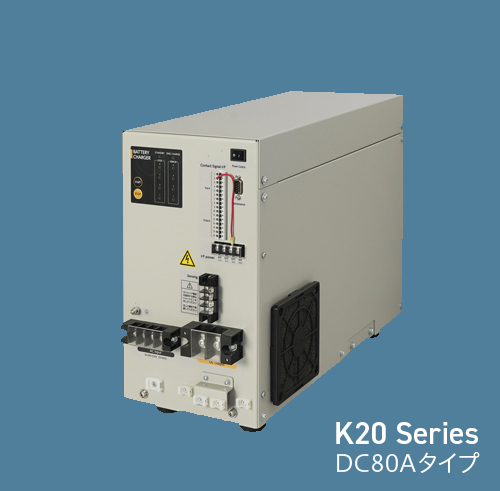

急速充電器

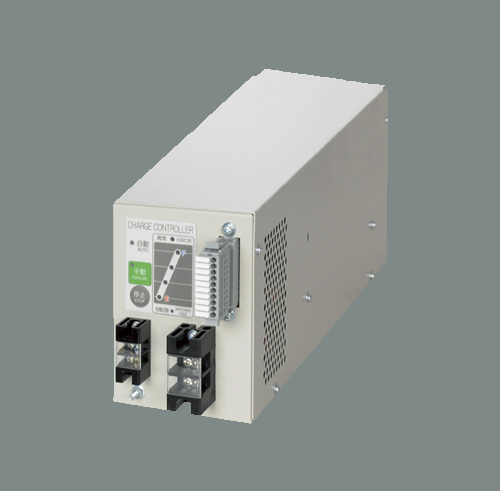

小型充電器

形式 K22-157C024-201 K22-157C048-401 K22-211C024-208 K22-211C048-403
方式 充電方式 定電流－定電圧方式
制御方式 インバータ制御方式
入力 相数 1Φ
周波数 50/60Hz ±5%以内
定格電圧 AC100～240V
定格電流※1 AC 6.7A AC 13.4A
電源容量※1 670VA 1.34kVA
出力 定格電圧 DC 28.6V DC 57.2V DC 28.6V DC 57.2V
定格電流 DC 20A DC 10A DC 40A DC 20A
バッテリ 種類 リチウムイオン電池
質量 約3.5kg 約4.3kg
外形寸法 幅：135×奥行：425.5×高さ：140mm 幅：135×奥行：445.5×高さ：140mm
動作周囲温度 -20 ～ 40℃
通信 オープンコレクタによるI/O

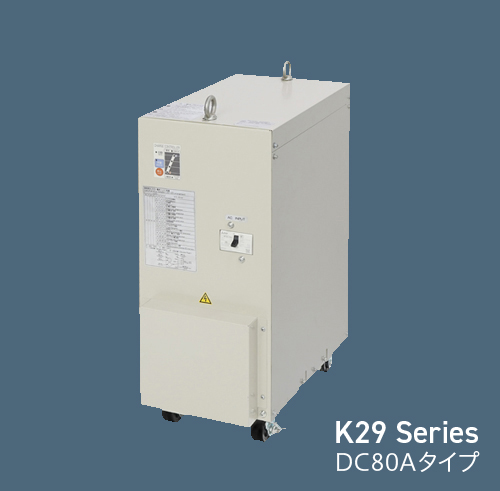

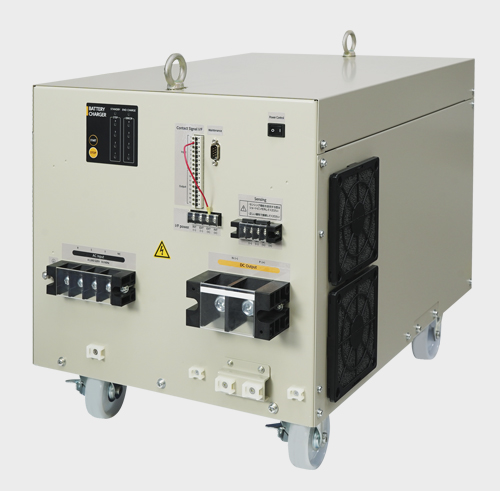

急速充電器

形式 K29-254C068-504※2 K29-311C068-514※2 K29-316C068-513※2
方式 充電方式 定電流－定電圧方式（出荷時設定）
制御方式 3相トランス＋降圧チョッパ制御方式
入力 相数 3Φ
周波数 50/60Hz ±5%以内
定格電圧 AC 200/ 220V
定格電流※1 AC 19A AC 39A AC 55A
電源容量※1 6.5kVA 12.1kVA 19.5kVA
出力 定格電圧 DC 24～68V（出荷時DC68V)
定格電流 DC 8～80A（出荷時80A） DC 16～160A（出荷時160A） DC 24～240A（出荷時240A）
バッテリ 種類 リチウムイオン電池、ニッケル水素電池、鉛蓄電池、キャパシタ
質量 約70kg 約160kg 約200kg
外形寸法 幅：245×奥行：440×高さ：600mm 幅：470×奥行：440×高さ：643mm 幅：500×奥行：540×高さ：820mm
動作周囲温度 -10 ～ 40℃
通信 オープンコレクタによるI/O

※1 定格入出力時となります。　※2 ユーザー設定機能対応。

line

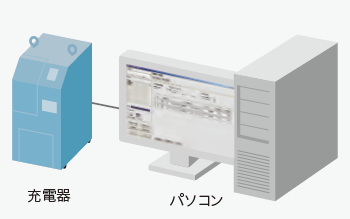

急速充電器のユーザー設定機能

1台の充電器で複数種類の充電が可能

従来は1種類のバッテリに1台の専用充電器が必要でしたが、メモリ機能で多種類のバッテリに充電できます。

急速充電器のユーザー設定機能

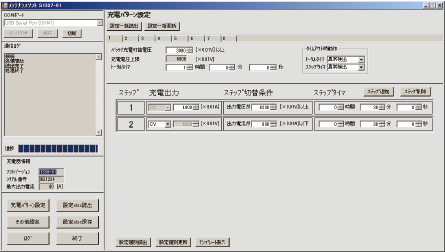

充電パターン設定画面

速充電器のユーザー設定機能-充電パターン設定画面

充電方式や、出力電圧、出力電流、各種タイマなど、充電動作に関わる各種の設定ができます。

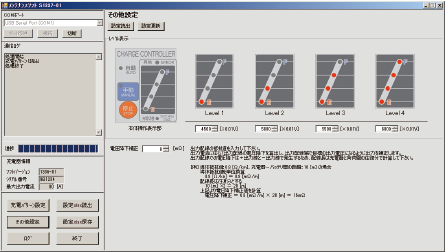

その他設定画面

速充電器のユーザー設定機能-その他設定画面

全ての充電パターンで共通の設定値の確認や編集ができます。

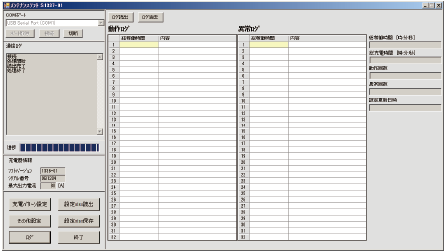

ログ画面

速充電器のユーザー設定機能-ログ画面

「ログ読出」ボタンを押すと、充電器の動作ログや異常ログが読み出しできます。
