置き去り防止車内点検支援装置

国土交通省「送迎用バスの置き去り防止を支援する安全装置のガイドライン」※適合品
認定番号(KSCW-3100シリーズ12V車用:A-021、KSCW-3200シリーズ24V車用:A-022)

※令和4年12月20日 送迎用バスの置き去り防止を支援する安全装置の仕様に関するガイドラインを検討するワーキンググループ

電池不要の無線式確認ボタンで送迎用バスでの置き去り防止確認を支援します

本装置は、エンジン停止後にブザーが鳴り、車内後部などに設置した確認ボタンを押すことでブザーが止まる仕組みにより、乗務員に車内確認を促す装置です。 無線式の確認ボタンであるため、配線工事が不要であり既存車両への後付けが容易です。また、電池レス設計のため電池交換が不要であり、運用負担が軽減できます。エンジン停止後、車内点検未実施(無線確認ボタンが押されない)の状態で、一定時間経過した場合には、車外警報装置からアナウンスが鳴り、周囲に知らせる機能もついています。

車内置き去り防止支援装置 ステップ 押しボタン 幼稚園・保育園の送迎・通園バスなどスクールバスと送迎車両に対応可能な安全装置 車内置き去り防止支援装置 ステップ 配線工事が不要 押しボタン 車内置き去り防止支援装置 無線押しボタン エンジン停止後の車内確認

使い方

STEP1.車両のエンジンを入れると、パイロットランプが点灯します。

STEP2.乗客(園児)を降ろし、エンジンを停止すると受信制御器からブザー音が繰り返し流れます。

STEP3.乗務員が乗客(園児)の降り忘れがないか、確認しながら車両後方まで移動します。車両後方の無線確認ボタンを押すと、ブザー音が停止することにより、車内点検を行うことができます。

※エンジンON中は、無線確認ボタンを押しても何も起きません。
※無線確認ボタンを押していない状態で一定時間が経過すると、車外警報装置が鳴り、周囲に「車内点検をしてください」というアナウンスが流れます。

特長

blue box 電池交換が不要
押した力を電気に変えて信号を発信するため、電池は不要です。電池交換の手間がなく、電池切れの心配がありません。
blue box 配線工事が不要
無線式の押しボタンであるため、押しボタンへの配線工事が不要です。既存車両へ簡単に取り付けることができます。
blue box 取付位置や個数の自由度が高い
無線式であるため、取付箇所の制約がありません。高い位置に設置することで、園児の押し間違い防止にも対応できます。
blue box エンジンオフ後の電力オフ設計
ブザーが鳴りやんだあとは電力を消費しない仕組みであり、消費電力の低減にも配慮しています。
blue box バスの押しボタンで培った信頼の品質
本装置は、路線バス用押しボタンの技術をベースに開発されています。当社は、押しボタンでは国内シェア約30%の販売実績があり、耐久性が必要な車内環境において長年の運用実績のある製品です。

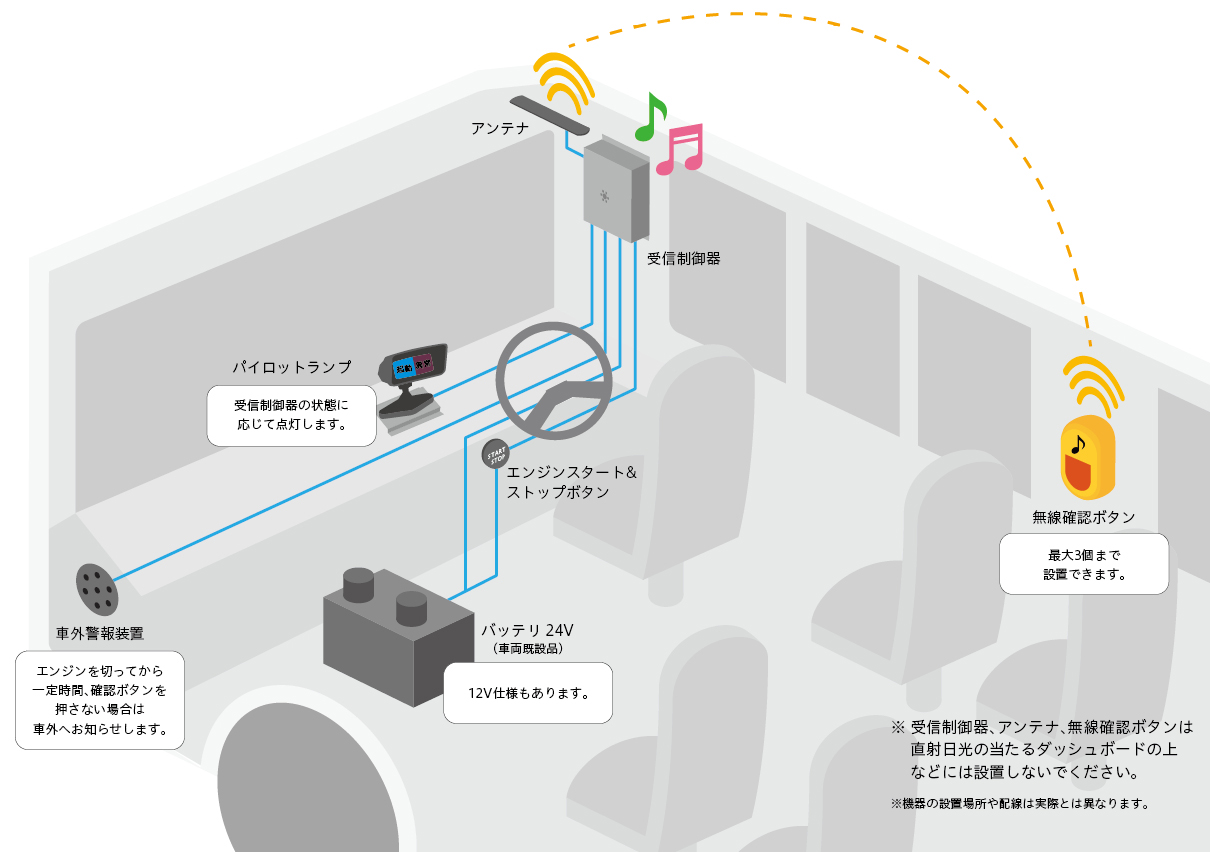

システムイメージ図

車内置き去り防止支援装置 押しボタン 受信器
line

製品仕様

12V車用 : KSCW-3100シリーズ KSCW-3110-1 SET / KSCW-3120-1 SET / KSCW-3130-1 SET

24V車用 : KSCW-3200シリーズ KSCW-3210-1 SET / KSCW-3220-1 SET / KSCW-3230-1 SET

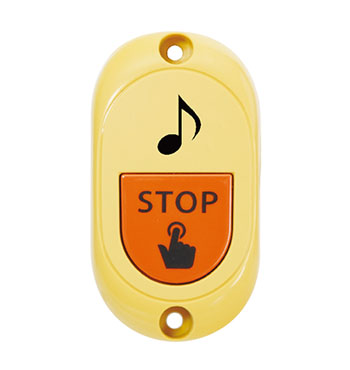

無線確認ボタン
車内置き去り防止支援装置 押しボタン 受信器
電源 電磁誘導式自己発電
送信周波数 928MHz帯
送信電力 1mW以下
使用周囲温度 -30 ~ +65℃
推奨締付トルク 0.4N.m ~ 0.6N.m
外形寸法 幅:40、高さ:70、奥行:20mm
※電池不要で動作します。点灯部はありません。

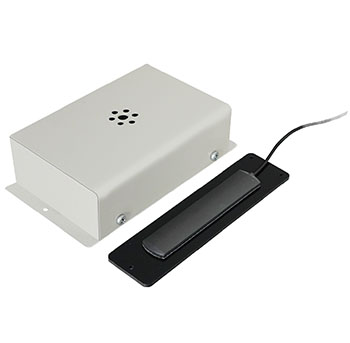

受信制御器(アンテナ付き)
車内置き去り防止支援装置 受信制御器
定格入力電圧 DC 12Vタイプ (DC 10 ~ 16V)
DC 24Vタイプ (DC 20 ~ 32V)
使用周囲温度 -30 ~ +65℃
内蔵警鳴音 ブザー
外形寸法 受信制御器 幅:160、高さ:44、奥行:100mm

ブザー音

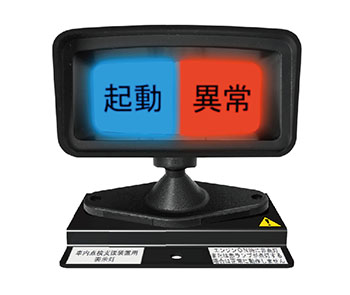

パイロットランプ
車内置き去り防止支援装置 パイロットランプ
定格入力電圧 DC 12Vタイプ (DC 10 ~ 16V)
DC 24Vタイプ (DC 20 ~ 32V)
使用周囲温度 -30 ~ +85℃
外形寸法 幅:80、高さ:84、奥行:101.5mm

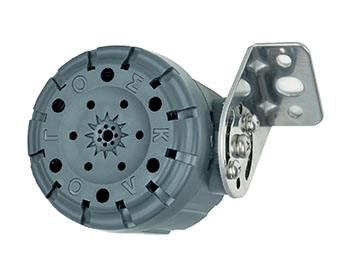

車外警報装置ケリー電気産業㈱製:KLE-301
車内置き去り防止支援装置 車外警報装置
定格入力電圧 DC 10 ~ 32V
使用周囲温度 -30 ~ +65℃
収録アラート 「(アラート♪)車内を点検してください」
音圧 約90dB
外形寸法 幅:67㎜、高さ:65㎜、奥行:52.5㎜

収録アラート

 記載内容は予告なく変更することがあります。
外形寸法に、取付金具および突起物は含みません。
