降車信号装置(押しボタン)

有線降車信号装置

有線押しボタン

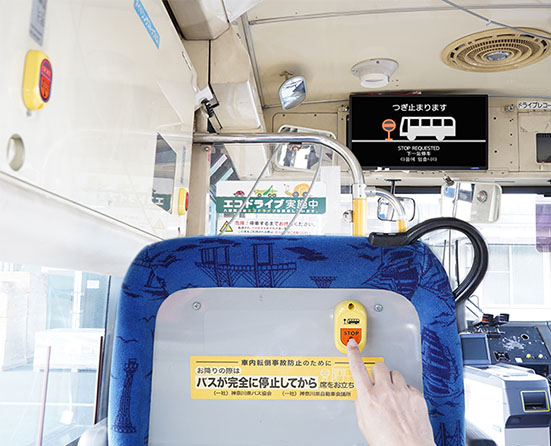

有線・無線押しボダン併用のシステムイメージ図

無線押しボタン

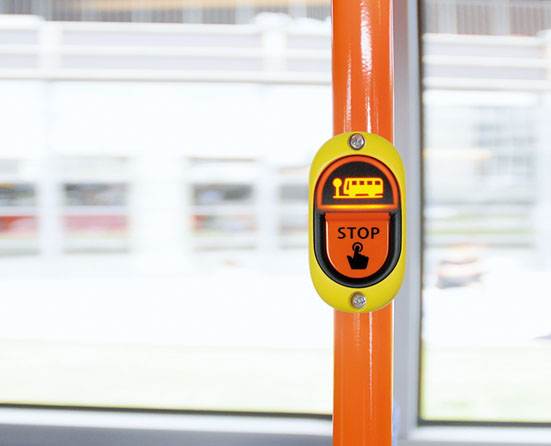

有線客席押しボタンスイッチ

新型降車信号装置KSP-520シリーズ
新型降車信号装置KSP-500シリーズ
降車信号装置制御器降車信号装置制御器

特長

blue box 最初の降車合図が保持され、以降の降車合図はリセットするまで変わりません。
blue box 降車合図による各表示はドアスイッチと連動してリセットします。
blue box 押しボタンスイッチは、押しやすくかつ誤押しをしにくい設計です。また、耐衝撃性を向上させるため、ポリカレンズを使用しています。
blue box 降車信号装置制御器は、内蔵チャイムの音量調節が外部からも可能です。
blue box カラーユニバーサルデザイン（CUD）に配慮した設計です。（KSP-520シリーズ）

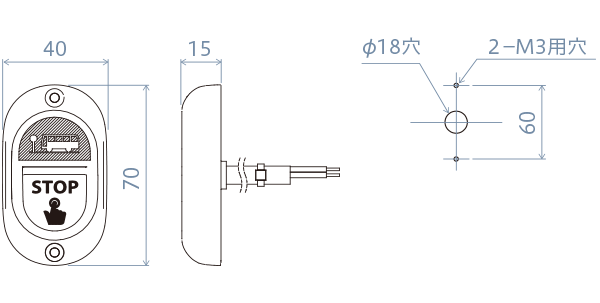

外形図

単位：mm

形式 KSP-520シリーズ KSP-500シリーズ
定格入力電圧 DC 26V(DC 20 ～ 30V)
定格入力電流 30mA以下 20mA以下
使用周囲温度 -20 ～ +65℃
LED発光色 黄色 赤色
推奨締付トルク 0.4N.m ～ 0.6N.m
質量 25g
JABIA JABIA B1004-2025適合 JABIA B1004-2015適合

無線客席押しボタンスイッチ

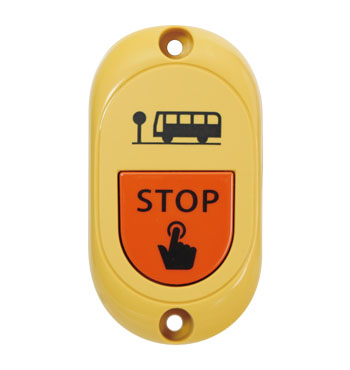

無線押しボダン
KSPW-500

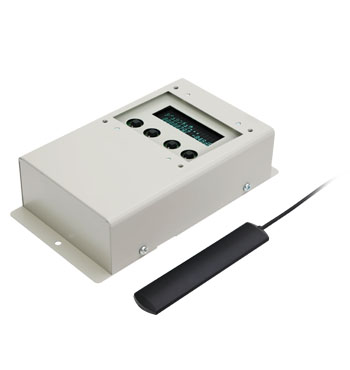

無線押しボダン受信器
受信器-押しボタンの登録作業が行えます。（初回必須）

特長

blue box 取付け場所の自由度が増加し、取付け工数の低減、配線材の削減に寄与します。
blue box 電池不要で動作します。

仕様

■無線押しボダン

形式 KSPW-500
入力電圧 電磁誘導式自己発電
送信周波数 928MHz帯
送信電力 1mW以下
使用周囲温度 -20 ～ +65℃
推奨締付トルク 0.4N.m~0.6N.m
質量 35g

※パイプ(32mm,39mm)に取り付ける場合、専用台座が必要となります。

■受信器

形式 KSCW-1400
入力電圧 DC 26V(DC 20 ～ 30V)
送信周波数 928MHz帯
使用周囲温度 -20 ～ +65℃
質量 950g

※無線押しボタンをご利用の場合に必要です。
※アンテナは受信器とセットです。
※現行制御器に受信器をつなげば、有線・無線併用でも、無線専用でも使用できます。
※弊社製OBC-VISIONと連動して、自動音声案内が可能です。
※連節バスや2階建バス等では受信機の増設も可能です。
※各仕様についての詳細は弊社営業にご連絡ください。
※日本国の電波法に準拠しています。海外で使用することはできません。

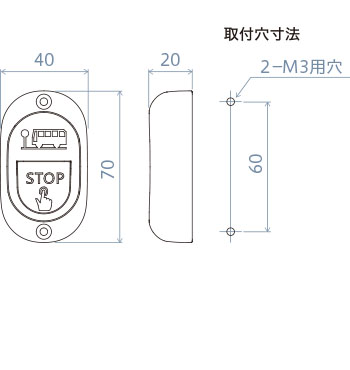

外形図

単位：mm

押しボダン

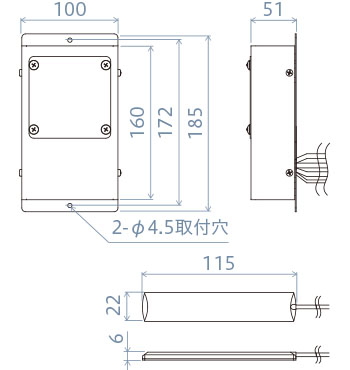

受信器
記載内容は予告なく変更することがあります。

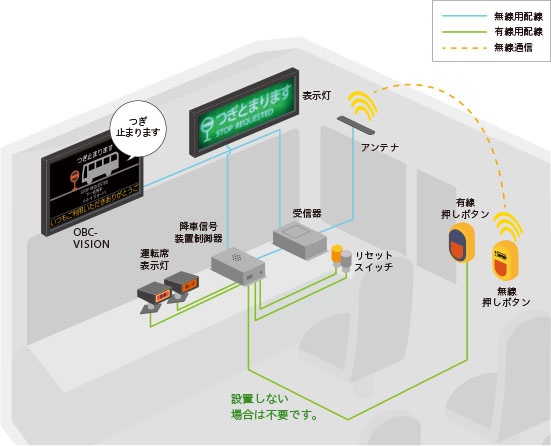

有線・無線併用のシステムイメージ図

無線押しボタンは点灯しませんが、表示器に押下表示を行えます。

有線・無線押しボダン併用のシステムイメージ図

作動音
