非接触式充電器

主な用途：無人搬送車（AGV）、電動搬送車、電動車、ロボットなど
Slide 1 Slide 2 Slide 3 Slide 4

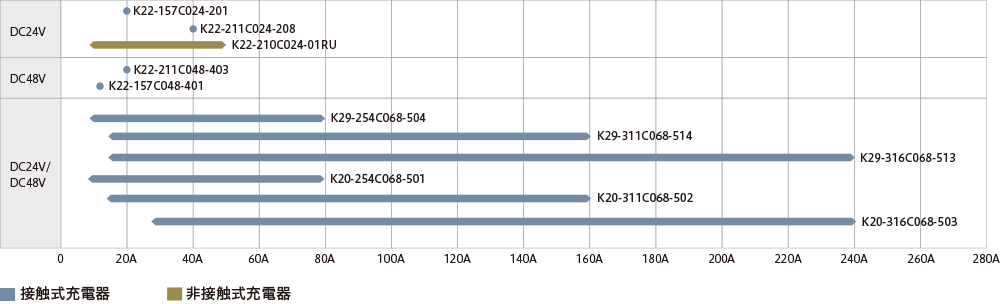

蓄電池容量一覧

接触充電充電器の詳細はこちらへ>>

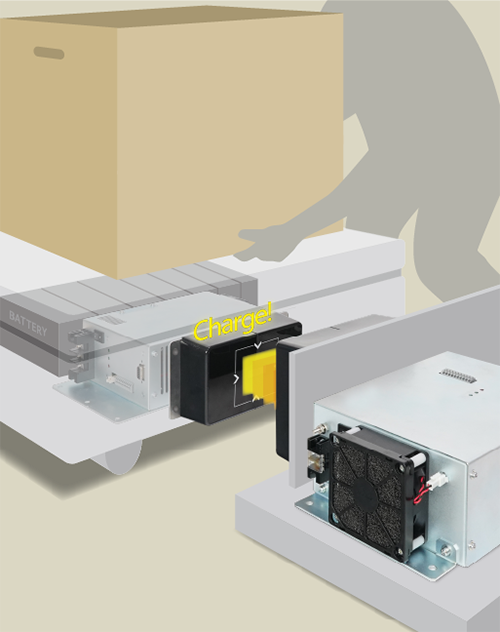

ワイヤレス技術で
自動充電の効率化をサポート!

AGV、ロボットの設計・改造をしやすく

  • ユニットの小型・軽量化(低床化にも対応)
  • 位置ズレにも強い
  • 各種バッテリーに対応可能(専用ソフトで、設定値変更可能)

より安全なご利用を目指して

  • 停止時の（電磁界）出力抑制(送受電ペアリング時のみ送電出力)
  • 異常検出時の保護機能充実(受電・送電側とも)

充電器メーカーとしての信頼と実績

  • 接触式充電器で培った充電ノウハウを活用
  • ワイヤレス製品のラインナップを拡充
AGV　ロボット　非接触充電　送電セット AGV　ロボット　非接触充電　受電セット

資料ダウンロードはこちら

仕様

項目/形式

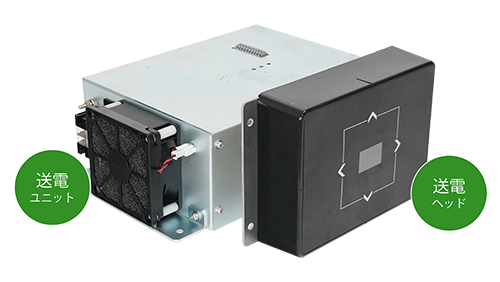

送電ユニット
K22-210C024-01TU		 入力相数 1φ
入力周波数 50/60Hz ±5%以内
定格入力電圧 AC 200 ～ 240V
入力電圧変動範囲 AC 180 ～ 264V
定格入力電流 AC 6.5A
電源容量 1300VA
力率※1 0.9以上
質量 3.5kg
外形寸法 幅：175×奥行：290×高さ：90mm
送電ヘッド
K22-210C024-01TH		 質量 2.5kg
外形寸法 幅：130×奥行：200×高さ：45mm

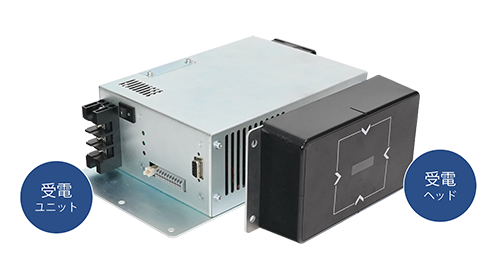

受電ユニット
K22-210C024-01RU		 充電方式 定電流－定電圧充電
定格充電出力電圧 DC 30V
充電電圧設定範囲 DC 24 ～ 30V
定格充電出力電流 DC 33.5A
充電電流設定範囲 DC 10 ～ 33.5A
定格電力 1kW
質量 2.8kg
外形寸法 幅：155×奥行：300×高さ：82mm
受電ヘッド
K22-210C024-01RH		 質量 1.6kg
外形寸法 幅：100×奥行：190×高さ：45mm
適用蓄電池 種類 リチウムイオン電池、鉛蓄電池
電圧範囲 DC 16 ～30V

※1 定格入出力時となります。
