看板用LED電源-定電圧タイプ

屋外環境に強い。屋外看板に安心してご利用いただける、定電圧タイプの直流電源です。

60年の実績による樹脂充填技術により、浸水や放熱に力を発揮し、部品のストレスを軽減する構造となっております。屋外や看板内など、温度、湿度の高い環境でご使用頂けます。
実績のある独自の充填により、看板への内蔵、屋外壁面への直付などの施工ができます。 屋内用の電源をボックス内に収納した場合に比べて、施工がきわめて簡単となり、定格出力フルレベルまでLED負荷を接続して使用することができます。

屋外用

LED電源15W

特長

blue box コンパクト設計
省スペースに貢献できるコンパクトサイズ。パネル文字にも組み込む事ができます。
blue box 防水対応
ネオントランスで
培われた充填技術を用い、樹脂による充填を行っていますので、屋内外の看板にも安心してご使用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K58-015C012-102 K58-015C024-203
ラベル色
電気的仕様 定格出力電圧 DC 12V DC 24V
定格出力電流 DC 1.25A DC 0.63A
最大出力電力 15W
定格入力電圧 AC 100V/200V
定格入力電流※1 AC 220mA/110mA
定格入力容量※1 22VA
定格入力周波数 50/60Hz
入力力率※1 0.8以上
効率※2 75%typ 77%typ
その他 使用温度 -10℃~+50℃
使用場所 屋内・器具内・屋外用
外形寸法※3 130(H)×40(W)×25(D)mm
重量 約280g

※1:AC100V/200V入力、定格負荷時
※2:出力電力/入力電力:定格入力、定格出力
※3:取付け脚、ネジ、入出力配線、突起部を含まず

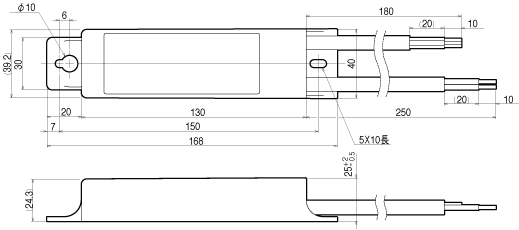

外形図

記載内容は予告なく変更することがあります。

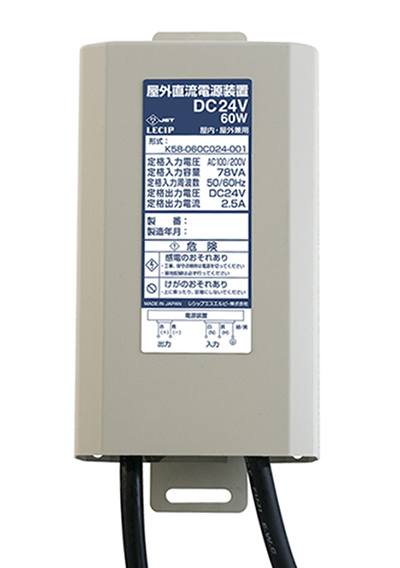

LED電源60W

特長

blue box 防水対応
ネオントランスで
培われた充填技術を用い、樹脂による充填を行っていますので、屋内外の看板にも安心してご使用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K58-060C012-001 K58-060C024-001
ラベル色
電気的仕様 定格出力電圧 DC 12V DC 24V
定格出力電流 DC 5.0A DC 2.5A
最大出力電力 60W
定格入力電圧 AC 100V/200V
定格入力電流※1 AC 780mA/390mA
定格入力容量※1 78VA
定格入力周波数 50/60Hz
入力力率※1 0.9以上
効率※2 75%typ
その他 使用温度 -10℃~+50℃
使用場所 屋内・器具内・屋外用
外形寸法※3 160(H)×96(W)×48.5(D)mm
重量 約1,300g

※1:AC100V/200V入力、定格負荷時
※2:出力電力/入力電力:定格入力、定格出力
※3:取付け脚、ネジ、入出力配線、突起部を含まず

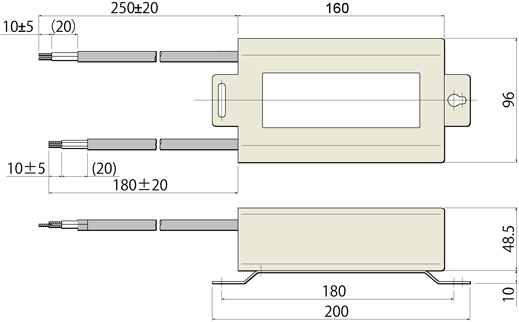

外形図

記載内容は予告なく変更することがあります。

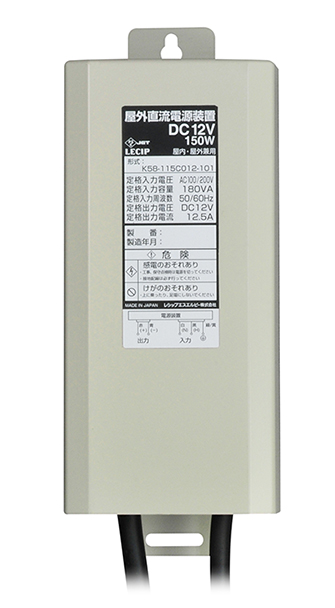

LED電源150W

特長

blue box 防水対応
ネオントランスで
培われた充填技術を用い、樹脂による充填を行っていますので、屋内外の看板にも安心してご使用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K58-115C012-101 K58-115C024-201
ラベル色
電気的仕様 定格出力電圧 DC 12V DC 24V
定格出力電流 DC 12.5A DC 6.25A
最大出力電力 150W
定格入力電圧 AC 100V/200V
定格入力電流※1 AC 1800mA/900mA
定格入力容量※1 180VA
定格入力周波数 50/60Hz
入力力率※1 0.9以上
効率※2 85%typ
その他 使用温度 -10℃~+50℃
使用場所 屋内・器具内・屋外用
外形寸法※3 200(H)×96(W)×48.5(D)mm
重量 約1,700g

※1:AC100V/200V入力、定格負荷時
※2:出力電力/入力電力:定格入力、定格出力
※3:取付け脚、ネジ、入出力配線、突起部を含まず

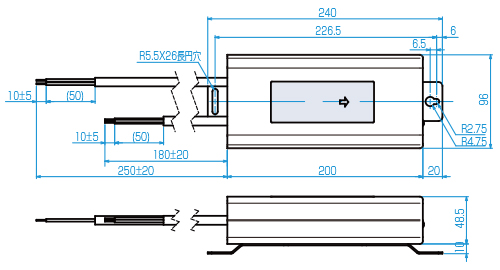

外形図

 記載内容は予告なく変更することがあります。

器具内用

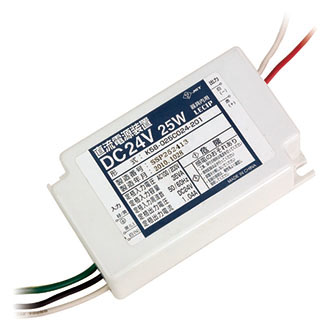

LED電源25W

特長

blue box コンパクト設計
コンパクトな形状のため、省スペースや施工効率アップに貢献します。
blue box 器具内防水対応
実績のある独自技術で樹脂充填を行っていますので、屋外の看板にも器具内への組込にて安心してご利用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K58-025C012-101 K58-025C024-201
ラベル色
電気的仕様 定格出力電圧 DC 12V DC 24V
定格出力電流 DC 2.08A DC 1.04A
最大出力電力 25W
定格入力電圧 AC 100V/200V
定格入力電流※1 AC 340mA/170mA AC 350mA/175mA
定格入力容量※1 34VA 35VA
定格入力周波数 50/60Hz
入力力率※1 0.9以上
効率※2 80%typ
その他 使用温度 -10℃~+50℃
使用場所 屋内・器具内・屋外用
外形寸法※3 30(H)×100(W)×60(D)mm
重量 約600g

※1:AC100V/200V入力、定格負荷時
※2:出力電力/入力電力:定格入力、定格出力
※3:取付け脚、ネジ、入出力配線、突起部を含まず

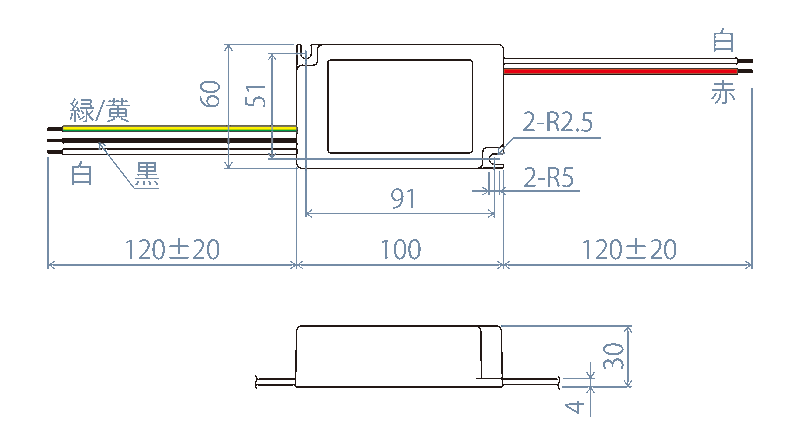

外形図

記載内容は予告なく変更することがあります。

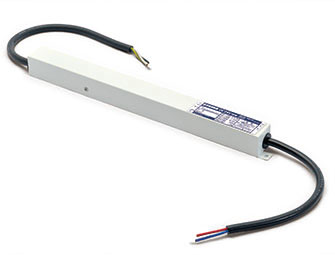

LED電源30W

特長

blue box スリム設計
スリムな断面形状(30㎜×30㎜)のため、看板に内蔵しても影になりにくく、目立ちません。 看板の縁に余分な厚みをつけることが不要となり、看板自体をスリムにすることができます。
blue box 器具内防水対応
実績のある独自技術で樹脂充填を行っていますので、屋外の看板にも器具内への組込にて安心してご利用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K58-030C012-002 K58-030C024-002
ラベル色
電気的仕様 定格出力電圧 DC 12V DC 24V
定格出力電流 DC 2.5A DC 1.5A
最大出力電力 30W
定格入力電圧 AC 100V/200V
定格入力電流※1 AC 700mA/450mA AC 710mA/470mA
定格入力容量※1 70VA/90VA 71VA/94VA
定格入力周波数 50/60Hz
効率※2 80%typ 85%typ
その他 使用温度 -10℃~+50℃
使用場所 屋内・器具内・屋外用
外形寸法※3 330(H)×30(W)×30(D)mm
重量 約600g

※1:AC100V/200V入力、定格負荷時
※2:出力電力/入力電力:定格入力、定格出力
※3:取付け脚、ネジ、入出力配線、突起部を含まず

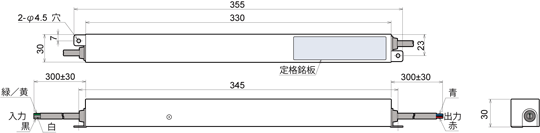

外形図

記載内容は予告なく変更することがあります。
