看板用直管型LED

看板用直管型LEDは、2025年3月31日をもって生産を終了します。
※ラストオーダーの受付は終了しております。

FCWAシリーズ

屋外看板内に最適

IP44相当の為、屋外看板内、軒下などの使用に適しています。

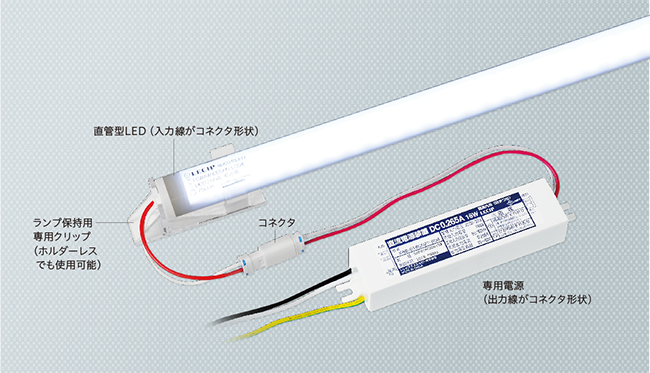

G13口金を排除したコネクタ接続タイプ

コネクタ接続により、作業性が向上します。

専用クリップを用意

専用クリップにより、ホルダーレスでも使用可能です。

看板用直管型LED-コネクタ接続タイプ

LEDランプ仕様

ワット数 40W形 32W形 30W形 20W形
形式 FCWA40DDSH5-LC54 FCWA32DDSH5-LC42 FCWA30DDSH5-LC30 FCWA20DDSH5-LC27
管長 1198mm 830mm 630mm 580mm
管径 25.5mm
ハーネス長 100mm
製造生産 日本
全光束 1910lm 1480lm 1050lm 950lm
色温度 7500K
演色性 Ra83
発光面 290°
期待寿命※１ 約40,000 時間
制御方式 定電流方式(専用電源)
ランプ電力 13.1W 10.2W 7.3W 6.6W
全消費電力 15.6W 12.2W 8.8W 8.0W
使用環境 器具内(防まつ)
環境対策 RoHS 対応
重量 315g 230g 180g 155g

※1 推定寿命であり、保証のレベルではありません。　

電源仕様 IP44相当

ワット数 40W形 32W形 30W形 20W形
形式 K68－016C027－504
定格出力電流 DC 0.265Ａ
出力電圧範囲 22～60V
最大出力電力 15.9W
定格入力電圧 AC 100V / 200V
定格入力電流※1 AC 190mA / 95mA
全定格入力容量※2 16.2 / 17.3VA 12.6 / 14.6VA 9.7 / 11.5VA 8.7 / 10.6VA
定格入力周波数 50 / 60Hz
使用温度 －10 ～＋50℃
質量 約160ｇ

※1 AC100 / 200V入力、定格負荷時
※2 AC100 / 200V入力、参考値

外形寸法

単位：mm

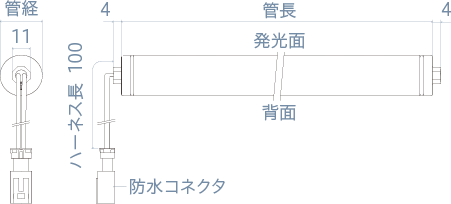

看板用LED寸法

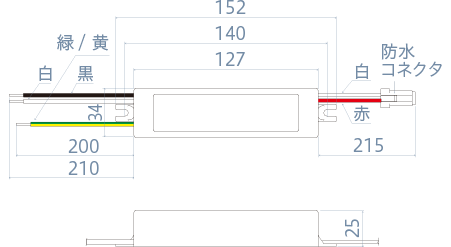

看板用電源寸法>

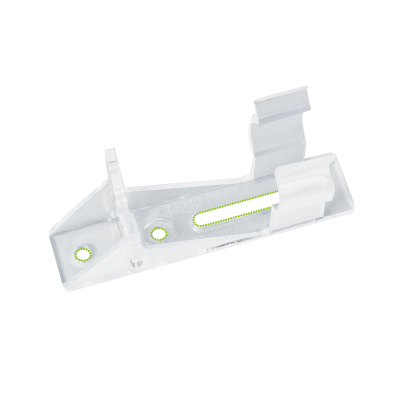

ランプ保持用 専用クリップ

材質：PC（ポリカーボネート）樹脂(光を遮らないクリアタイプ)

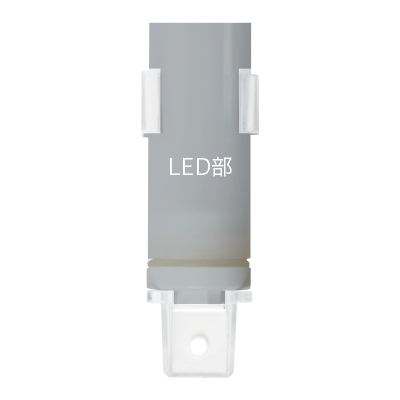

看板用LED-角度調節構造

角度調節構造
45°ごとに角度調節が可能。

看板用LED-両端ビス止め用の穴あり

両端ビス止め用の穴あり
穴3点の内、2点をビス止めしてください。

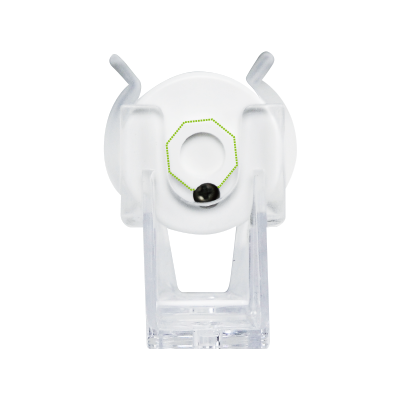

看板用LED落下防止構造

落下防止構造
クリップがランプのエンドキャップ部分を支える構造となっており、縦使い時の落下を防止します。

FLEDシリーズ

屋外看板内に最適

IP44相当の為、屋外看板内、軒下などの使用に適しています。

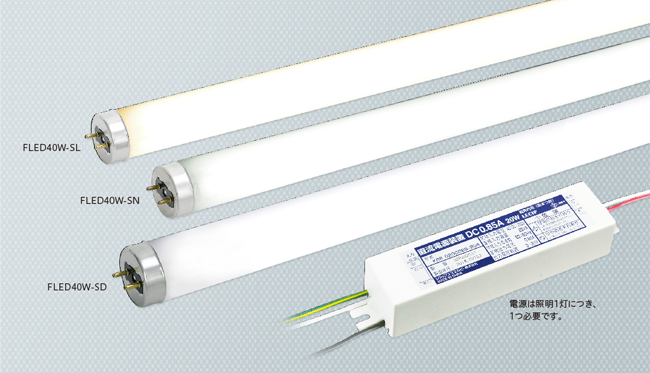

発光面300°を実現

特殊コーティングを施す事で発光面300°を実現しました。

安心のMade in Japan

LEDチップの実装から製品化まで日本国内工場で生産しております。

看板用直管型LED-G13口金

LEDランプ仕様

　
ワット数 40W形 32W形
形式 FLED-40W-SL FLED-40W-SN FLED-40W-SD FLED-32W-SL FLED-32W-SN FLED-32W-SD
管長 1198mm 830mm
管径 29mm
口金 G13
LEDチップ SAMSUNG社製
製造生産 日本
全光束 1910lm 2250lm 1700lm 2000lm
照度※1 385lx 460lx 380lx 450lx
色温度 3000K 5400K 7000K 3000K 5400K 7000K
演色性※2 Ra85 Ra75 Ra85 Ra75
発光面 300°
期待寿命※3 約40,000 時間
制御方式 定電流方式(専用電源)
ランプ電力 18W 15.5W
全消費電力※4 22.5W 19W
使用環境 器具内(防まつ)
環境対策 RoHS 対応
重量 320g 240g
　
ワット数 30W形 20W形
形式 FLED-30W-SL FLED-30W-SN FLED-30W-SD FLED-20W-SL FLED-20W-SN FLED-20W-SD
管長 630mm 580mm
管径 29mm
口金 G13
LEDチップ SAMSUNG社製
製造生産 日本
全光束 1315lm 1550lm 1020lm 1100lm
照度※1 305lx 365lx 240lx 260lx
色温度 3000K 5400K 7000K 3000K 5400K 7000K
演色性※2 Ra85 Ra75 Ra85 Ra75
発光面 300°
期待寿命※3 約40,000 時間
制御方式 定電流方式(専用電源)
ランプ電力 13W 10W
全消費電力※4 16W 13W
使用環境 器具内(防まつ)
環境対策 RoHS 対応
重量 170g 160g

※1 照度は室温25℃、製品中央部直下1.0ｍ、カサ無し1 灯用器具で 弊社標準照度測定値
※2 Ra= 平均演色
※3 推定寿命であり補償値とは異なる
※4 専用電源電力含む。AC100V/200V 点灯時

電源仕様 IP44相当

形式 K68−020C085−204
定格入力電圧 AC 100V / 200V
定格入力電流※1 AC 250mA / 125mA
定格入力周波数 50 / 60Hz
使用温度 －10 ～＋50℃
入力力率 0.9以上
定格出力電流 DC 0.85A
使用環境 器具内（防まつ）

※1 AC100V/200V 入力、定格負荷時

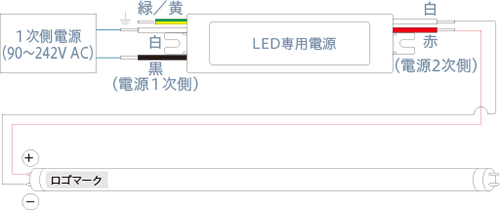

結線図

屋外看板用LED結線図

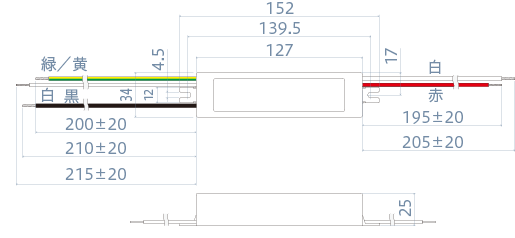

電源外形寸法

単位：mm

屋外看板用LED電源外形寸法
［ 取り扱い注意事項 ］

● 本装置を取り付ける際は、取付穴２カ所を用い確実に行ってください。
● 取付面に水が溜まらないよう、水抜き構造を設けてください。
● アースを含む入出力線の結束部は、水に濡れないよう防水処理を施してください。
● 結露など湿気の多い場所では、取付面が上になるように取り付けないでください。

屋外看板用LED 取り扱い注意事項
