仕様

一次電圧（V）		100
二次電圧（V）		15,000		12,000
型式		100-A-15HCS	100-B-15HCS	100-A-12HCS	100-B-12HCS
周波数（Hz）		50	60	50	60
定格負荷時	一次電流（A）	1.6		1.2	1.25
定格負荷時	容量（VA）	160		120	125
二次短絡時	二次電流（mA）	20		20
二次短絡時	容量（VA）	170		130
質量（kg）		7.7		7.6

一次電圧（V）		200
二次電圧（V）		15,000		12,000
型式		200-A-15HCS	200-B-15HCS	200-A-12HCS	200-B-12HCS
周波数（Hz）		50	60	50	60
定格負荷時	一次電流（A）	0.8		0.6	0.65
定格負荷時	容量（VA）	160		130	125
二次短絡時	二次電流（mA）	20		20
二次短絡時	容量（VA）	170		130
質量（kg）		7.7		7.6

最大点灯管長　　単位　管長：m、管径：mm

機種	管種	ネオン管			アルゴン管			混合管
機種	管種	φ10	φ12	φ14	φ10	φ12	φ14	φ10	φ12	φ14
15,000V		6.0	8.0	10.0	7.0	10.0	12.0	7.0	10.0	12.0
12,000V		4.5	7.0	8.0	5.0	8.0	10.0	5.0	8.0	10.0

巻線式ネオン変圧器PCB含有に関するお問い合わせについて

PCB含有について
弊社の巻線式ネオン変圧器は、力率向上のため、コンデンサ部に絶縁物質としてPCB（ポリ塩化ビフェニル）を用いておりましたが、PCBの危険性が大きな社会問題となり、1972年（昭和47年）にPCBの使用を停止しております。1973年（昭和48年）以降に製造された巻線式ネオン変圧器にはPCBを使用しておりませんが、製造過程で意図せず微量のPCBが混入している可能性を完全に否定出来ないため、微量混入の恐れ有りと判断し、PCB非含有の判定を1986年製以降と定めております。1985年以前に製造された巻線式ネオン変圧器においては、適切な処置が必要となります。

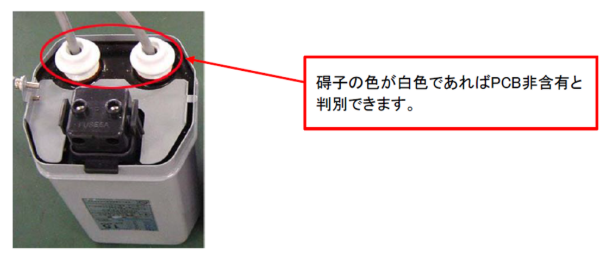

PCB含有の判定について
巻線式ネオン変圧器の製品銘板には、製造年月を刻印しております。一部の機種は本体の形状でも判断が可能です。詳細につきましては、下記外形図をご参照ください。製品銘板が読み取れない物につきましては、判定ができませんのでご注意ください。

判定基準

含有(高濃度)判定＝1972年以前の生産品
含有(低濃度)判定＝1973年～1985年迄の生産品
非含有判定　　　＝1986年以降の生産品
※製品本体に貼られた、銘板に製造年月は記しております。

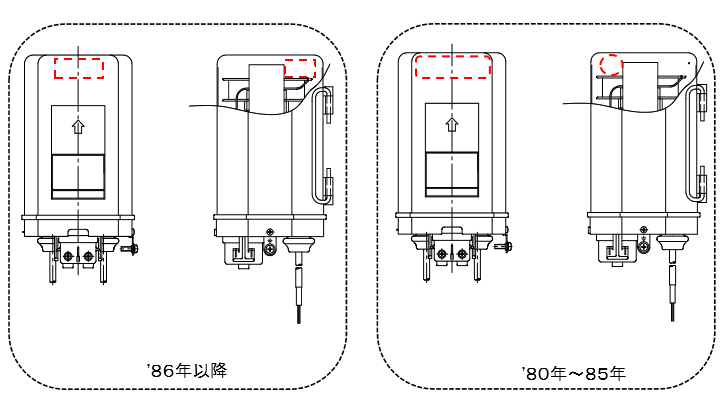

製造年月による外形説明及びコンデンサの位置について

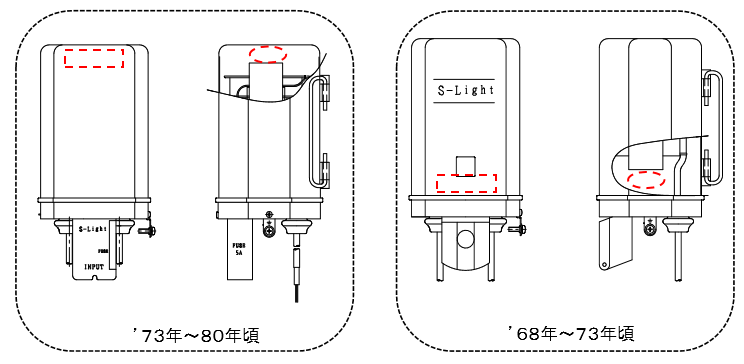

二次電圧：15,12,9kV機種	'68年以降	ポリエステル樹脂（ケース：八角形）
二次電圧：15,12,9kV機種	'68年以前	ピッチコンパウンド（ケース：円筒形）

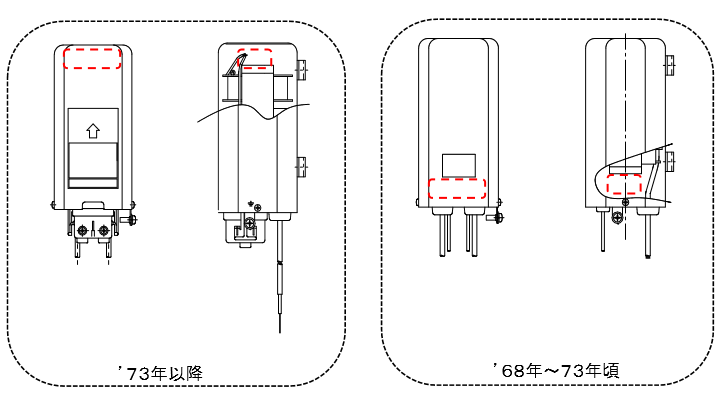

二次電圧：6,3kV機種	'73年以降	エポキシ樹脂（ケース：八角形）
	'68年～73年頃	ポリエステル樹脂（ケース：八角形）
	'68年以前	ピッチコンパウンド（ケース：円筒形）
