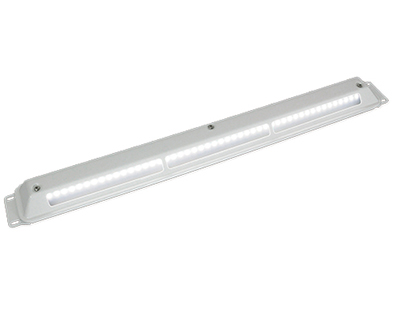

車外照射灯

JABIA(自動車車体)規格適合品

　　

電源内蔵・貼付型

車外照射灯電源内蔵・貼付け型

特長

blue box 従来品より12ｍｍ薄くなりました。
blue box 従来品の電源・灯具の重量が0.78kg軽くなりました。
blue box 電源・遅延回路内蔵のため、設置が簡単です。
blue box 従来品と取付けは完全互換です。
（但し、配線は1本追加となります。）

仕様

形式 ST-A321B
定格入力電圧 DC26V
入力電圧範囲 DC20～30V
定格入力電流 0.65A以下
明るさ※1 JABIA-F20W 35Lx
使用周囲温度 -30℃～+60℃
質量 1.3kg
本体色 白

※蛍光灯20W相当品
※1 2m直下の場合

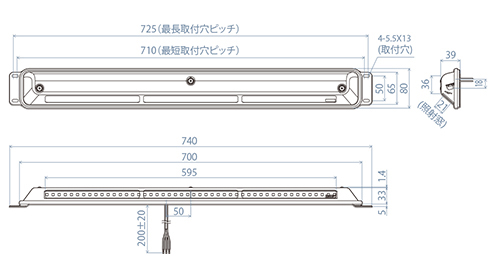

外形図

単位：mm

　記載内容は予告なく変更することがあります。
　　

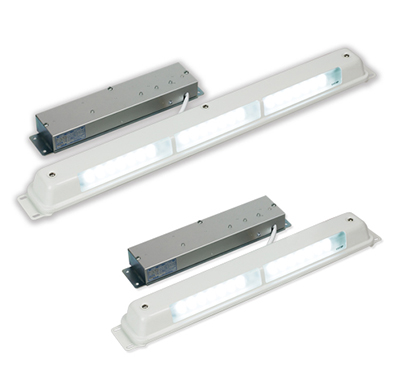

電源分離・貼付型

車外照射灯電源内蔵・貼付け型

特長

blue box 電源・灯具とも従来品と取付互換性があります。
（遅延回路は、電源側に内蔵しています。）

仕様

形式 ST-A-LED 7S　※1 ST-BA-LED1 7S※2
灯具形式 SST-A301A-LED SST-B201AA-LED1
定格入力電圧 DC26V
入力電圧範囲 DC20V～30V
定格入力電流 0.55A以下 0.2A以下
明るさ※3 JABIA-F20W 35Lx JABIA-F10W 17.5Lx
使用周囲温度 -30℃～+45℃ -30℃～+60℃
質量
(電源/灯具)		 0.5kg/1.5kg 0.59kg/0.97kg

※1 蛍光灯20W相当品
※2 蛍光灯10W相当品
※3 2m直下の場合

外形図

単位：mm

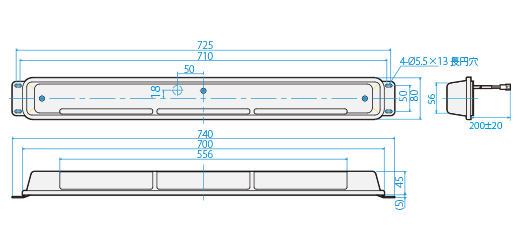

SST-A301A-LED
蛍光灯20W相当品

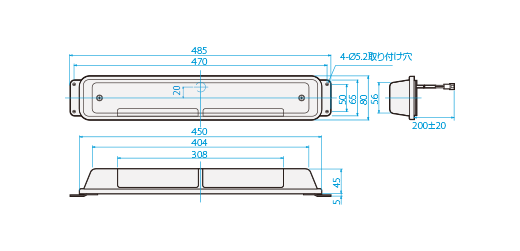

SST-A201A-LED
蛍光灯10W相当品

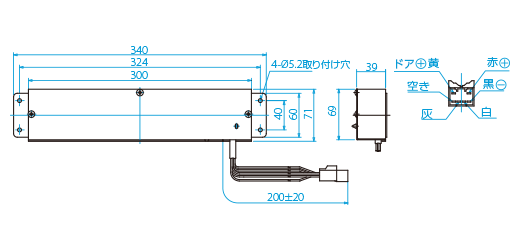

電源 ST-A-LED 7S ST-B-LED 7S

記載内容は予告なく変更することがあります。
　　

電源内蔵・吊下型

車外照射灯電源内蔵・貼付け型

特長

blue box 電源・遅延回路は本体に内蔵しています。
blue box 従来タイプより明るくなりました。(蛍光灯30W相当)
blue box 放射ノイズに配慮しています。

仕様

灯具形式 ST-E216-LED2 7S
定格入力電圧 DC26V
入力電圧範囲 DC20V～30V
定格入力電流 0.6A以下
明るさ※1 JABIA-F30W 52.5Lx
使用周囲温度 -30℃～+60℃
質量
(電源/灯具)		 0.7kg
本体色 黒

※蛍光灯20W相当品
※1 2m直下の場合

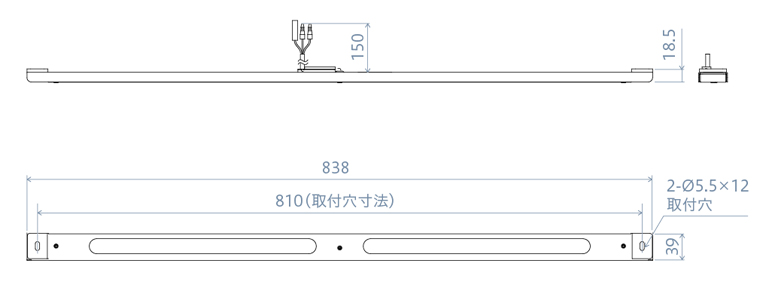

外形図

単位：mm

記載内容は予告なく変更することがあります。
