品質への取り組み

レシップグループの車載製品・屋外用製品などは、全て厳しい環境で安心して使用していただくため設計段階から様々なハードチェックを行っています。安定した品質の製品をお客様にお届けするための試験設備をご紹介いたします。

試験設備について

※ご紹介する試験設備は、自社製品向けの試験設備です。試験設備の貸し出しや他社製品の代行試験については承っておりません。

温湿度環境試験設備

熱衝撃試験器

電子部品や製品に高温から低温といった急激な温度変化を繰り返し与えることにより、温度変化に対する耐久性を評価します。

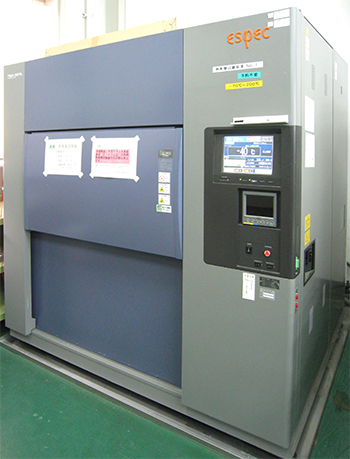

保有機種 ①TSA-301L-W(エスペック製)
②TSA-201S-W(エスペック製)
③TSA-201S-W(エスペック製)
性能 高温さらし:①②③+60~+200℃
低温さらし:①-65~0℃ ②③-70~0℃
テストエリア寸法: ①W970×H460×D670mm" ②③W650×H460×D670mm"
対応国内規格 JIS C60068-2-14(Na), JASO D014-4, EIAJ ED-2531B Na 等
対応海外規格 IEC 60068-2-14(Na), ISO 16750-4, MIL-STD-883, MIL-STD-202 等

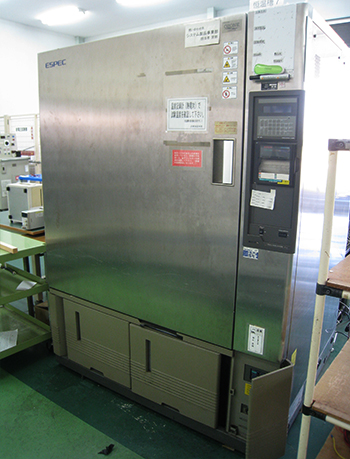

恒温恒湿器

製品を入れた庫内温度を高温(~100℃)や低温(-40℃~)、必要に応じて湿度を20~98%RHに変化させることにより、 各温度、湿度で正常に動作するかの確認や耐久性を評価します。

保有機種 ①②③PL-4SP(エスペック製)
④PL-4KP(エスペック製)
⑤PWL-4KP(エスペック製)
⑥FX434P(楠本化成 エタック製)
性能 温度:①~⑤-40~100℃ ⑥-40~150℃
湿度:20~98%RH
庫内広さ:①~⑥ W1000×H1000×D800mm
対応国内規格 JIS C60068-2-1, JIS C60068-2-2, JIS C60068-2-30, JIS C60068-2-78, JASO D014-4等
対応海外規格 IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-30, IEC 60068-2-78, ISO 16750-4等

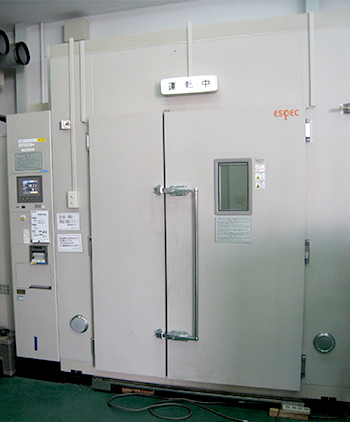

恒温恒湿室

大型製品が高温(~120℃)や低温(-40℃~)、湿度:20~98%RHの各温度、湿度で正常に動作するかの確認や耐久性を評価します。

保有機種 ①TBR-3A4YPK(エスペック製)
②TBE-2H20W2P2AK(エスペック製)
性能 温度:①室温~100℃ ②-40~120℃
湿度:20~98%RH
広さ:①16.8㎡ ②8.1㎡
対応国内規格 JIS C60068-2-1, JIS C60068-2-2, JIS C60068-2-30, JIS C60068-2-78, JASO D014-4等
対応海外規格 IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-30, IEC 60068-2-78, ISO 16750-4等
サーモグラフィー

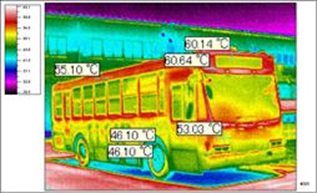

高い温度(赤色)から低い温度(青色)の分布を画像で測定します。
画像で全体の温度分布が確認できるため、熱電対などではわかりにくい大きな製品の温度分布やチップ抵抗のような測定するのが困難な小さな部品の異常発熱等を検出することが出来ます。

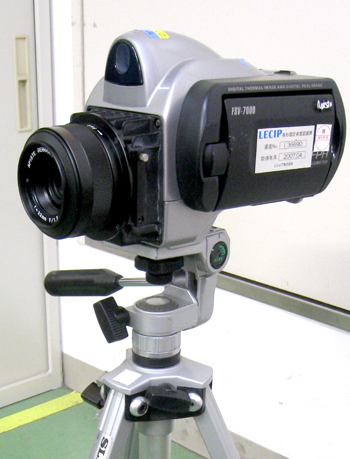

保有機種 FSV-7000E(アピステ製)
性能 測定温度範囲:-40℃~500℃
最小温度分解能:0.05℃以下

温度精度:対象物温度100℃未満:±2℃
対象物温度100℃以上:±2%
フレームレート:60Hz
検出器:非冷却2次元VOXマイクロボロメータ
有効画素数:320(H)×240(V)
検知波長:8~14μm
対応国内規格
対応海外規格

機械的強度試験設備

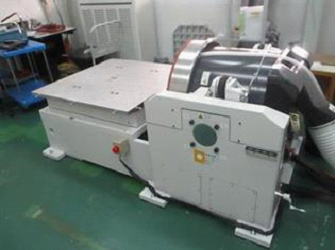

振動試験器

製品の振動耐久性を評価します。低い周波数(5Hz)から高い周波数(2000Hz)までの評価が実施可能な動電型です。また、従来からあるスイープ振動試験(周波数一定変化)に加えて、最新の要求仕様である実車振動に近いランダム振動試験(周波数ランダム)が実施可能です。

保有機種 ①VS-1500A-140(IMV製)
②CV-600/S(IMV製)
性能 最大加速度:①830m/s2 ②500m/s2
試験品最大質量:①②300kg
周波数 :①② 5~2000Hz
加振方向:①②3方向(上下、左右、前後)
加振時間:①②連続(例:24H)
対応国内規格 JIS D1601, JIS C60068-2-64, JIS E4031, JASO D014-3, JIS Z0200, JIS Z0232等
対応海外規格 IEC 60068-2-64, IEC 61373, ISO 16750-3, ISO 4180, ISO 8318等
複合環境試験器

振動試験器と恒温槽を組み合わせて使用し、高温や低温、温度変化の温度ストレスと振動によるストレスを同時に製品に与えて、耐久性を評価します。振動試験、温度試験を個別に行うより、短時間で品質の確認が可能です。

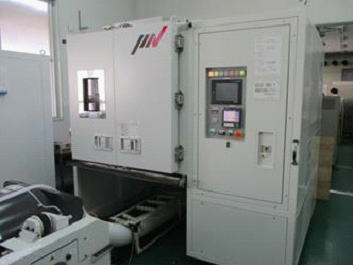

保有機種 PVS-4SPA-150(エスペック製)"※VS-1500A-140と組み合わせて使用)
性能 温度: -70~100℃
湿度:20~98%RH
庫内広さ: W1000×H1000×D800mm)
対応国内規格 JIS C60068-2-53等
対応海外規格 IEC 60068-2-53等

電気的強度試験設備

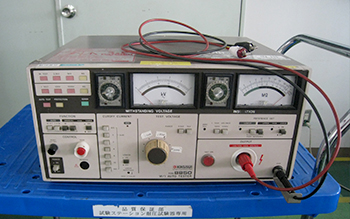

絶縁抵抗試験/耐圧試験器

製品の絶縁が保たれており、感電や火災事故の危険がない事を評価します。

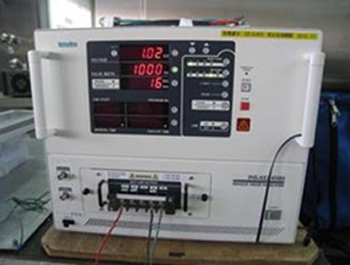

保有機種 TOS-8850(菊水製)
性能 ①絶縁抵抗試験
試験電圧:DC500VorDC1000V
最大目盛:1000MΩ
②耐圧試験
試験電圧:AC4500V(最大)
漏れ電流感度:0.5,1,2,4,5,10mA)
対応国内規格 電気用品安全法等
交流耐電圧試験器

高電圧で使用する製品の絶縁が保たれており、感電や火災事故の危険がない事を評価します。

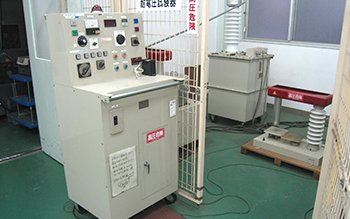

保有機種 TH-7005AMP(多摩電測製)
性能 最大電圧:70kV
最大電流:70mA
対応国内規格 電気用品安全法等
漏れ電流試験器

漏れ電流が、人体に感電の危険がある値でないことを評価します。

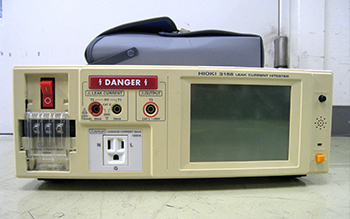

保有機種 3156(HIOKI製)
性能 測定機能:接地漏れ電流、外装-ライン間漏れ電流 外装-接地間漏れ電流、外装-外装間漏れ電流、患者漏れ電流Ⅰ,Ⅱ,Ⅲ、患者測定電流。
測定電流:DC/ AC/ AC+DC/ ACpeak
測定レンジ:25 mA, 5 mA, 500 μA, 50 μA
対応国内規格 電気用品安全法等
インパルスノイズ試験器

電源ライン等に重畳するノイズ電圧を模擬して製品に印加し、誤動作や破損をしないか評価します。海外では、ファスト・トランジェント/バースト試験器による評価が一般的です。

保有機種 INS-AX2-450H(ノイズ研製)
性能 ノイズ電圧:0~4kV
波形:矩形波
パルス幅:50ns~1μs
極性:+及び-
対応国内規格 NECA TR-28(日本電気制御機器工業会)
JEM TR177(日本電機工業会)
JEC 0103(電気学会)
ファスト.トランジェント/バースト試験器

国際規格に整合したノイズ電圧を製品に印加して、誤動作や破損をしないか評価します。

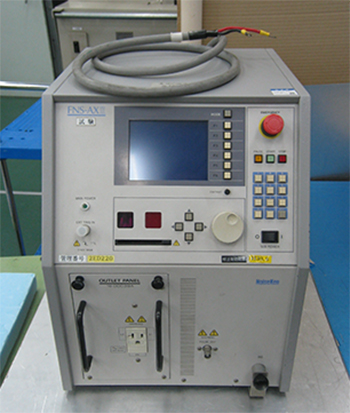

保有機種 FNS-AX2(ノイズ研製))
性能 パルス電圧:200~4500V
パルス周波数:0.11kHz ~ 1000kHz
バースト周期:10~1000ms
極性:+及び-
印加相:L1/L2/PE(単相)
対応国内規格 JIS C61000-4-4
対応海外規格 IEC 61000-4-4

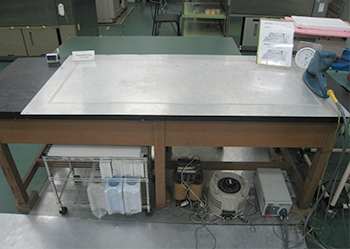

静電気試験器

人体や製品の樹脂筐体に発生した静電気を模擬して製品に印加し、誤動作や破損をしないか評価します。

保有機種 NSG-438(アメテック製)
性能 静電気電圧:0.2~30kV
放電形式:接触/気中
極性:+及び-
放電ネットワーク:150pF/330Ω,150pF/2kΩ,330pF/2KΩ
対応国内規格 JIS C61000-4-2, JASO D010
対応海外規格 IEC 61000-4-2, ISO-10605

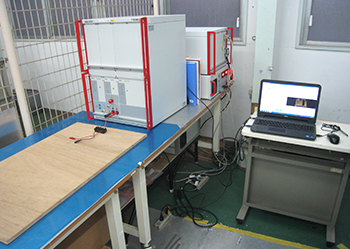

サージ試験器

誘導雷等により発生するサージ電圧を、製品の電源ライン等に印加して、破損をしないか評価します。

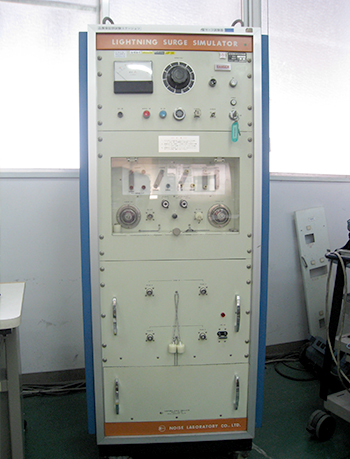

保有機種 LSS-712(ノイズ研製)
性能 サージ電圧:12kV(最大)
サージ電流:2400A (最大)
サージ波形:1.2/50μs(電圧モード)、8/20μs(電流モード)
極性:+及び-
対応国内規格 JIS C61000-4-5
対応海外規格 IEC 61000-4-2
直流サージ試験器(JASO規格)

車載製品において、エンジン起動時等に発生するサージ電圧等を模擬して製品に印加し、誤動作や破損をしないか評価します。

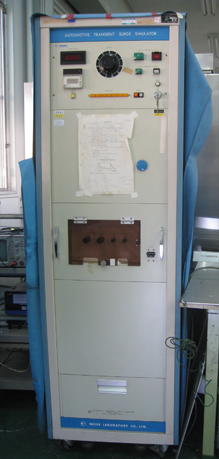

保有機種 JSS-003(ノイズ研製)
性能 A-1種 サージ電圧: 100V(最大) 時定数:200ms
A-2種 サージ電圧: 150V(最大) 時定数:2.5μs
B-1種 サージ電圧:-100V(最大) 時定数:60ms
B-2種 サージ電圧:-320V(最大) 時定数: 2ms
D-1種 サージ電圧: 150V(最大) 時定数:400ms
D-2種 サージ電圧: 200V(最大) 時定数:2.5μs
E 種 サージ電圧:-400V(最大) 時定数:26ms
対応規格 JASO D001-94(1994年度版)
※当該規格は、2010年3月に廃止されていますが、各自動車メーカー様の標準試験仕様となっており、現在でも実施しています。
直流サージ試験器(ISO規格)

各種車載サージ電圧を印加することにより、誤動作や破損をしないか評価します。当該試験器ではISO規格に整合した試験が実施できます(従来のJASO D001-94に置き換わる)。

保有機種 NSG5500(アメテック製)
性能 パルスⅠ  サージ電圧:0~-600V、パルス幅:1,2,2.3ms
パルスⅡa サージ電圧:0~330V、パルス幅:35,50,150,200,300,350μs
パルスⅡb サージ電圧:0~60V、パルス幅:50~5000ms
パルスⅢa サージ電圧:-25~-800V、パルス幅:100ns,150ns
パルスⅢb サージ電圧:25~800V、パルス幅:100ns,150ns
パルスⅣ  エンジン起動時の電圧低下波形
パルスⅤa サージ電圧:20~200V、パルス幅:30~700ms
パルスⅤb サージ電圧:20~200V、パルス幅:30~700ms、カット電圧:18~180V
☆電源線以外の容量性、および誘導結合試験

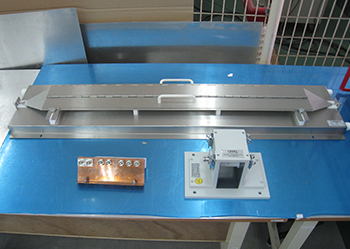

・CCC法
・DDC法
・ICC法
対応国内規格 JASO D007, JASO D014-2
対応海外規格 ISO 7637-2, ISO 7637-3, ISO 16750-2, ECE R10 R4/R5
電波暗室内

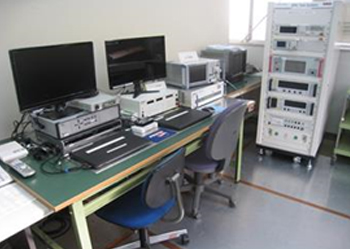

計測室内
照度計
電波暗室/照度暗室/騒音測定室
  • 電波暗室:外部からの電磁波(TV等)の影響を受けず、さらに内部で電磁波が反射しない構造です。製品の発生ノイズが基準値以下であるかの確認や、携帯電話や無線機からの放射電波を想定し、製品に電波を照射して、誤動作や破損をしないかを確認します。
  • 照度暗室:電波暗室では、外部からの光の侵入を完全に遮断しており、かつ、壁面の光反射も防止しています。 そのため、照度の測定が可能で、狙い通りの照度になっているか等を確認します。
  • 騒音測定:電波暗室の壁内には防音材を入れて遮音しており、かつ、壁面の音反射も低減しています。そのため、騒音測定も可能で、発生騒音等が基準値以下であるかを確認します。
保有機種 小型電波暗室 L:7.2m W:4.0m H:3.2m((株)トーキンEMCエンジニアリング製)

1.エミッション(発生ノイズ測定)

  • EMIレシーバESRP3(Rohde&Schwarz製)
  • 放射ノイズ測定

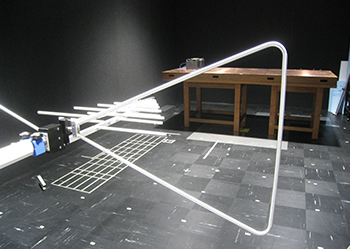

    • バイログアンテナ 30M~1GHz, VULB9168(Schwarzbeck製)
    • ロッドアンテナ 30~50MHz, 3301C(ETS製)
    • ループアンテナ 9k~30MHz, 6502(EMCO製)
  • 伝導ノイズ測定
    • 疑似回路電源網(V結線), KNW-407(協立電子工業製)
    • 疑似回路電源網(Δ結線), KNW-403D(協立電子工業製)
    • 疑似回路電源網(3相・大電流用)KNW-341C(協立電子工業製)
    • 擬似電源回路網(直流用)【2個】NNBM8124(Schwarzbeck製)
    • 電流プローブ 10k-108MHz, 91550-1(ETS製)
    • 電流プローブ 1M-1000MHz, 94111-1(ETS製)
  • 雑音電力測定
    • クランプ走行台 手動(TSJ製)
    • EMIクランプ KT-10 (協立電子工業製)
    • 補助クランプ KT-20  (協立電子工業製)

2.イミュニティー(電磁感受性)

  • アンプ
    • 10k~100MHz(110W), CBA100M-110 (AMETEK製)
    • 80M~1GHz (300W), 80RF1000-300(MILMEGA製)
    • 1G~2GHz (100W), AS0102-100 (MILMEGA製)
  • アンテナ
    • 200M~1GHz (800kW),3106B, (ETS製)
    • 800M~5GHz (1500W), ATH800M5GA, (AR製)
    • 80M~3GHz (1000W)       VUSLP 9111 F (Schwarzbeck製)
  • BCIプローブ100k~1GHz (100W) F-140 (FCC製)
  • CDN 電源ライン用(0.15~230MHz) CDN MO16S  (AMETEK製)
    通信ライン用 CDN T8S (AMETEK製)
  • EMクランプ KEMZ801AS50 (AMETEK製)
  • 補助クランプ  KEMA801-TC (AMETEK製)
  • パワーメータ 9k~110GHz N1914A (Keysight製)
  • 信号発生器 9k~3GHz N5171B (Keysight製)
  • 電界センサ 10k~9.25GHz,500V/m EP601 (PMM製)

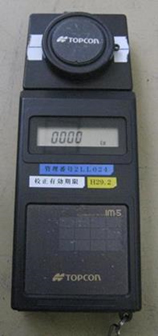

3.照度測定照度計 IM5 (トプコン製)

4.騒音測定
騒音計 NA-42 (RION製)

性能

電波暗室

1.エミッション(発生ノイズ測定)【VCCIなどとCISPR25のコンパチ測定可能】

  • サイトアッテネーション特性
    FCC ANSI C63.4 ±4dB以内(30M~1GHz:垂直/水平偏波)
  • シールド性能
    IEEE STD-299(1997) 【MIL STD-285準拠】10k~1GHz 電界:100dB以上1G~6GHz 電界: 90dB以上
  • 暗雑音特性CISPR25 Ed.3.0 CLASS 5の限度値 -6dB以下
  • シールドドア 1.2m×2m(幅×高さ)
  • ターンテーブル耐荷重 300kg
  • アンテナ昇降機 高さ1.0~2.2m 水平/垂直切替 電動
  • 通信ライン(ターンテーブル中央⇔電波暗室外)
    ①BNC   1系統(電波暗室内⇔外 +5系統)
    ②RS-232C 2系統(光伝送)【内1系統はRS-485変換機付】
    ③LAN   1系統(光伝送

2.イミュニティー(電磁感受性)

  • 車載製品用(ISO 11452-2、-4)
    • 放射電界強度:150V/m(距離:1m)
    • BCI電流強度:200mA(閉ループ法/置換法)
  • 一般/鉄道製品用(IEC 61000-4-3、-6)
    • 放射電界強度:20V/m(均一電界)
    • 伝導イミュニティー:10V

3.照度測定
照度測定範囲:0.01?199,900lx
天井吊下げフック耐荷重:100kg

4.騒音測定
周波数:10~20kHz 最大測定可能騒音144dB
特性:A/C/FLAT

対応国内規格 VCCI, JASO, D008, 電気用品安全法, 電波法, JASO D 011
対応海外規格 CISPR 11,13,14,15,22,25,32, IEC 61000-6-3, IEC 61000-6-4, FCC Part15, FCC part18, ECE R10 R4/R5, ISO 11452-2, ISO 11452-4, IEC 61000-4-3, IEC 61000-4-6

耐水性試験設備

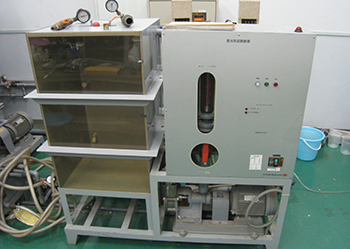

耐水試験機

製品に水をかけたり、製品を水中に沈めて、防水性を評価します

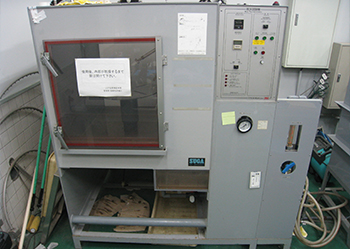

保有機種 RA-3 特(スガ試験機製)
性能 散水試験R1 ノズル圧力:約0.1kgf/cm2 1.9L/min以上
散水試験R2 ノズル圧力:約0.3kgf/cm2 3.2L/min以上
散水試験S1 ノズル圧力:約1.0kgf/cm2 24.5L/min以上
散水試験S2 ノズル圧力:約3.0kgf/cm2 39.2L/min以上
防雨・防まつ・ジョロ口 2.54~4.14L/min
防噴流用ノズル 12.5L/min以上
耐水形ノズル 100L/min以上

IPX3、IPX4、IPX4K 散水試験
IPX5 噴流試験
IPX6、IPX6K 暴噴流試験
IPX7、IPX8 浸水・潜水試験
IPX9K 高圧洗浄試験
対応国内規格 JIS D0203, JIS C0920 等
対応海外規格 SAE J575e、IEC 60529 等

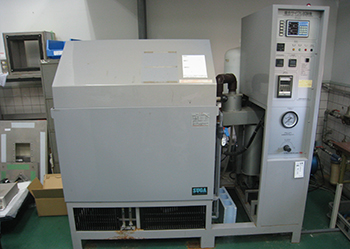

塩乾湿複合サイクル試験機

金属及び表面処理の耐蝕性を評価します。

保有機種 ISO-3-CY・R(スガ試験機製)
性能 試料寸法:70×150×0.4~3.2mm
取付数 :48枚
取付角度:15°または20°
試験槽内寸法:約900×600×500mm
  • 塩水噴霧試験
    • 噴霧方式:噴霧塔方式
    • 試験液:中性5%食塩水
    • 噴霧量:1~2ml/80cm2/h
    • 噴霧圧力:0.098MPa
    • 試験温度:35~50℃
  • 乾燥試験
    • 温度調整範囲:30~70℃
  • 湿潤試験
    • 温度調節範囲:30~50℃
    • 湿度範囲:60~95%RH
  • 塩水噴霧試験
    • 外気導入試験(約外気温度)
  • 1.~4.の複合サイクル試験
対応国内規格 JIS G 0594, JIS H 8502, JIS K 5600等
対応海外規格 ISO 16151, ISO 2808等

成分分析設備

蛍光X線検査装置

電子部品等の成分元素を検出します。納入された部材に有害物質(カドミウム、鉛等)が含まれていないかスクリーニングします。

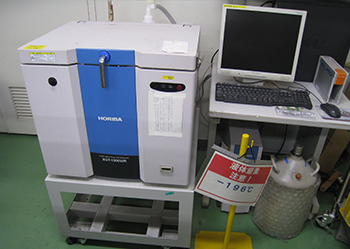

保有機種 ①卓上型蛍光X線検査装置 XGT-1000(HORIBA製)
②携帯型蛍光X線検査装置 XL3t 700(Niton製)
性能
  • 卓上型蛍光X線検査装置 XGT-1000(HORIBA製)
    • X線照射径  :φ1.2mm
    • 検出下限    :Cd 2ppm、Pb 5ppm
    • X線管     :最大電圧 50kV,最大電流 1mA
    • 最大供試品寸法:460 X 360 mm (高さ: 150 mm)
  • 携帯型蛍光X線検査装置 XL3t 700(Niton製)
    • X線管     :最大電圧 50kV,最大電流 40μA


光関係の測定

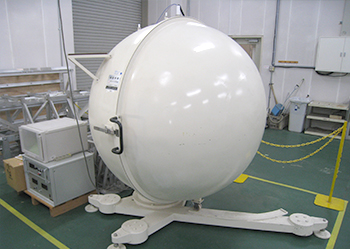

球面光束計(積分球)

主に光源の全光束(すべての方向に出る光束の和)を測定します。

保有機種 球面光束計 1500型(ネムテック製)
性能
対応国内規格 JIS C 7801
対応海外規格
