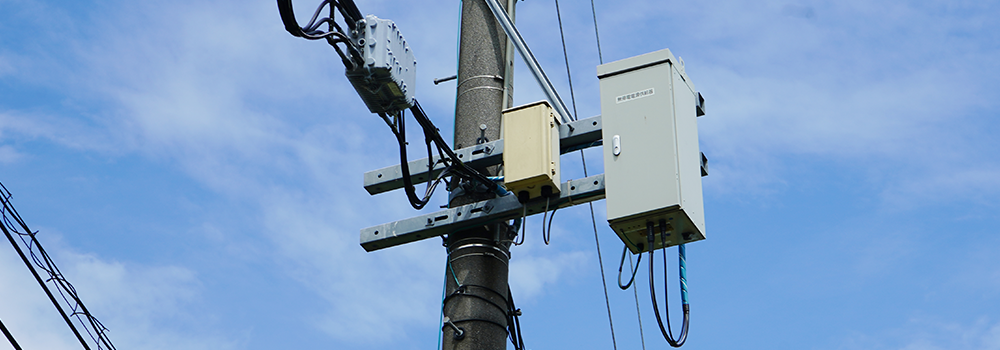

屋外用無停電電源装置(UPS)

CATV用

CATV用無停電電源装置

長寿命

期待寿命12年（25℃時）の長寿命バッテリを搭載。メンテナンスの省力化が可能です。

耐雷性

優れた耐雷性を有しています。通常のトランスよりもさらに耐サージ性能、絶縁耐圧性能を向上させた耐雷トランス内蔵タイプの機種も取り揃えています。

入力電圧タップ切替

適正な出力電圧を供給するために、入力電圧に応じた電圧タップを選定する端子台を設けています。

動作LED表示灯

本体底面にあるLED表示灯で、運転状態（交流入力、交流出力、運転／異常）を確認できます。

非常用入力端子

長時間の停電や工事停電の際に、非常用発電機による給電を行うための入力端子を備えています。

電源ステイタスモニタ出力

停電中か否かを外部にお知らせするためのモニタ出力端子を備えています。

耐久性

ケースはステンレスを使用。耐環境性に優れています。

バイパス切替スイッチ

スイッチの切り替えにより、装置の出力を停止せずに制御ユニットを交換することができます。

モニタ出力切替スイッチ

電源ステイタスモニタ出力は、「無電圧閉接点」又は「有電圧DC15V」を選択できます。


30年以上の経験。CATV、防災カメラ、基地局で採用。国内で3万台以上稼働中!

仕様

型式 M30-133C024-267 M30-190C072-512
定格出力容量 330VA 900VA
運転方式 常時商用給電
交流入力 電圧 AC 100V
相数 単相2線
電流(最大充電時) 4A 11A
交流出力 電圧(インバータ時) AC54～60V
電流 5.5A 15A
周波数 50/60Hz
波形 矩形波
バッテリ 種類 鉛蓄電池(長寿命品)
バックアップ時間 約2.5時間(264W時) 約2.5時間(720W時)
充電時間 72時間以内
停電時切替時間 20ms以下
使用温度範囲 -20～40℃
質量 約70kg 約185kg
外形寸法 幅：700×奥行：300×高さ：310mm 幅：890×奥行：450×高さ：430mm

通信用

通信用用無停電電源装置

小型・軽量化

リチウムイオン電池タイプは同等の容量でもコンパクトになりました。(当社従来比 重量:約50％減、 体積:約14%減)

サービスコンセント

リチウムイオン電池タイプは本体内部に100V3Aまで取れるコンセントを設けています。

動作LED表示灯

運転状態（交流入力、交流出力、運転／異常）を確認できます。

非常用入力端子

停電の際の発電機による給電用に入力端子を備えています。

モニタリング

停電中か否かを外部にお知らせするためのモニタ出力端子を備えています。

バイパス切替スイッチ

スイッチ切替で装置の出力を停止せずに制御ユニットを交換することができます。

外部監視信号

機器の状態を外部へ通知する為の接点出力機能を備えています。

鉛電池タイプ

型式 M30-131C024-262 M30-150C048-405 M30-190C072-507 M30-210C048-401
定格出力容量 310VA 500VA 900VA 1000VA
運転方式 常時商用給電
交流入力 電圧 AC 100V
相数 単相2線
電流(最大充電時) 4A 6A 11A 12A
交流出力 電圧(インバータ時) AC 100V
電流 3.1A 5A 9A 10A
周波数 50/60Hz
波形 矩形波 正弦波 矩形波 正弦波
バッテリ 種類 鉛蓄電池(長寿命品)
バックアップ時間 約2.5時間(248W時) 約1.5時間(400W時) 約2.5時間(720W時) 約2.5時間(800W時)
充電時間 72時間以内
停電時切替時間 20ms以下 16ms以下 20ms以下 16ms以下
使用温度範囲 -20～40℃ -20～50℃ -20～40℃
質量 約76kg 約65kg 約185kg 約170kg
外形寸法 幅：700×奥行：300×高さ：310mm 幅：700×奥行：320×高さ：340mm 幅：890×奥行：450×高さ：430mm 幅：950×奥行：450×高さ：430mm

リチウムイオン電池タイプ

型式 M30-150C050-404 M30-210C048-407 M30-215C050-403
定格出力容量 500VA 1000VA 1500VA
運転方式 常時商用給電
交流入力 電圧 AC 100V
相数 単相2線
電流(最大充電時) 6A 14A 18A
交流出力 電圧(インバータ時) AC 100V
電流 5A 10A 15A
周波数 50/60Hz
波形 正弦波
バッテリ 種類 リチウムイオン電池
バックアップ時間 約2時間(400W時) 約4時間(800W時) 約2時間(1500W時)
充電時間 24時間以内 21時間以内 24時間以内
停電時切替時間 16ms以下
使用温度範囲 -20～40℃ -20～50℃ -20～40℃
質量 約37kg 約80kg 約97kg
外形寸法 幅：740×奥行：250×高さ：310mm 幅：850×奥行：420×高さ：370mm 幅：1145×奥行：420×高さ：340mm
