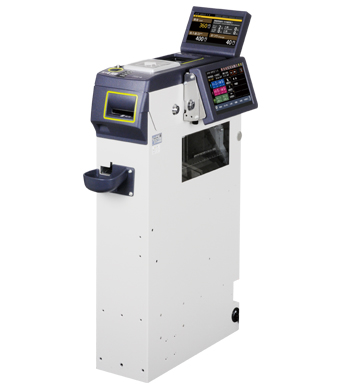

運賃箱



LFZ型

ICカード 普及に伴い軽量・小型金庫へリニューアルした即時計数機能付 薄型運賃箱

LFシリーズ

特長

blue box [ ユニバーサルデザイン ]
現金収受部の明確化
アクセントカラーを現金収受部にあしらいました。
blue box [ 安全性への配慮 ]
フラットな上蓋
内突安全性基準(3.2R以上)をクリアしています。
多言語対応化用

多言語対応

お客様用画面にはインバウンド対応として英語を併記しました。

操作性が向上した操作画面

操作性が向上した操作画面

8.5インチワイドの 大型タッチパネル採用により、操作性と視認性が向上しました。必要な釦だけを大きく表示することで、誤操作を防止します。

斜めベルト方式

斜めベルト方式

券・硬貨 確認窓には実績のある斜めベルト方式を採用することで、整理券などの券類と硬貨を確実に分離し、投入金額を正しく目視確認できます。

大容量金庫メモリ搭載

大容量金庫メモリ搭載

金庫内のメモリに保存された、路線バス運行管理データなどを、従来より高速に、金庫経由で車載器に展開します。

仕様

形式 LFZ-A LFZ-B/LFZ-C
方式 自動両替方式 B-即時計数方式
C-即時計数・整理券読取方式
高額紙幣対応(紙幣循環式)※1
収受運賃の範囲 千円、500円、100円、50円、10円、5円、1円
整理券、回数券、乗車券
一万円、五千円、二千円、千円
500円、100円、50円、10円、5円、1円
整理券、回数券、乗車券
識別紙幣 一万円、五千円、二千円、千円
両替可能金種類 千円、500円、100円、50円 一万円、五千円、二千円、千円、500円、100円、50円
両替紙幣の受付 紙幣の表・裏4方向
両替資金(硬貨) 500円 約20枚、100円 約70枚、 50円 約69枚、10円 78枚、合計金額 21,230円
両替金額資金(紙幣) 最大50枚
両替時間(硬貨) 4秒以内
両替内容(高額紙幣) 千円紙幣で払い出す
定格入力電圧 DC26V(動作範囲DC20~30V)
消費電流 最大6A 通常2A以下 最大8A 通常2A以下
質量※2 約38kg 約47kg 約48kg
金庫方式 二室一体型(紙幣収納部と硬貨、券類収納部)
金庫収納容積 大型約2.4L 小型約1.8L / 大型約2.4L
金庫紙幣収納枚数 流通紙幣 約80枚
金庫寸法(幅×高さ×奥行) 250×220×150mm 小型 210×220×150mm
大型 250×220×150mm
金庫質量 約4.4kg 小型 約4kg
大型 約4.4kg

※1 オプション
※2 金庫を除く

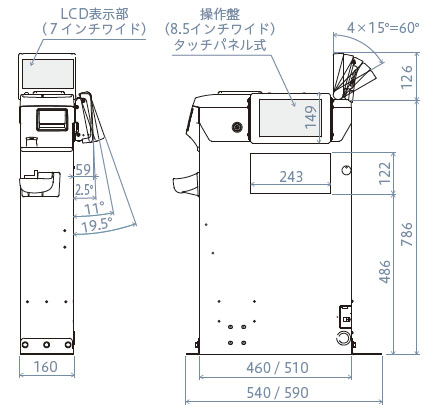

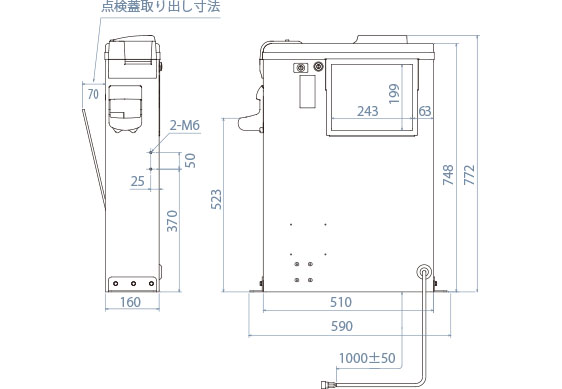

外形図

単位:mm

LFZ-A 金庫 大型:510mm

LFZ-B / LFZ-C 金庫 小型:460mm / 大型:510mm



記載内容は予告なく変更することがあります。



LF型

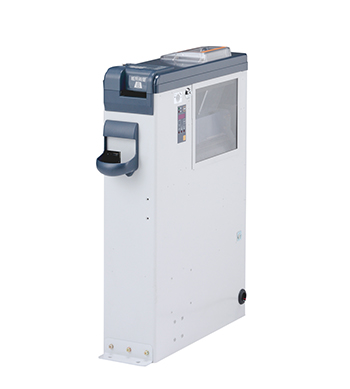

LF-A
LF-A

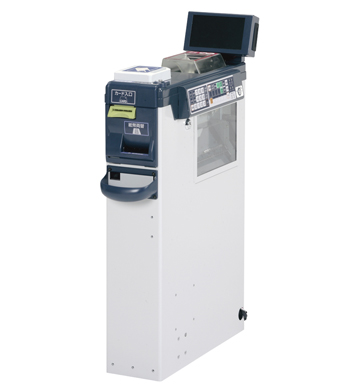

LF-B
LF-B

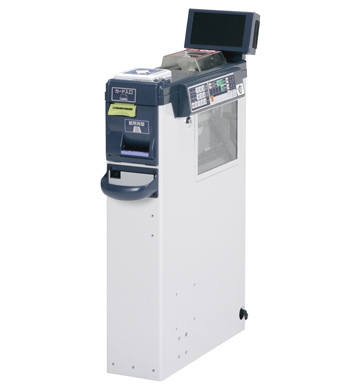

LF-C
LF-C
LF運賃箱タッチパネル仕様
タッチパネル仕様

特長

blue box 厚み寸法は160mm(旧モデルは210mm)
blue box 1000円札と硬貨・券類は金庫内で分類し収納されます。
blue box 内部はセミASS'Y機構となっておりユニット交換が容易です。
blue box 運賃投入確認は、好評を頂いている斜めベルトです。
blue box 金庫内の収納金は金庫内蔵メモリーに記憶し、金庫解錠器で精算する際にデータをパソコンに転送します。
LFシリーズ
通路幅160mm

全ての機能を160mmの筐体に凝縮。小型、軽量化を追求しました。ベビーカーで車内の通行が容易になります。重量は従来機と比べ約11kg軽量化。設置の作業性と車両の軽量化に貢献します。

形式 LF-A LF-B LF-C
自動両替付き 即時計数機能付 即時計数・整理券読取機能付
即時計数
整理券読取
LCD※1
ICカード※2
タッチパネル
高額対応(紙幣循環)

●標準装備 ▲搭載可能 ※1 LCDは乗客向け液晶表示部 ※2 運用カード仕様は全てFelica仕様カードです。Felicaはソニー株式会社の登録商標です。Felicaはソニー株式会社が開発した非接触ICカードの技術方式です。

仕様

形式 LF-A LF-B/LF-C
方式 自動両替付き B-即時計数機能付運賃箱
C-即時計数・整理券読取機能付運賃箱
高額紙幣対応(紙幣循環式)※2
収受運賃の範囲 千円、500円、100円、50円、10円、5円、1円
整理券、回数券、乗車券
一万円、五千円、二千円、千円
500円、100円、50円、10円、5円、1円
整理券、回数券、乗車券
識別紙幣 一万円、五千円、二千円、千円
両替可能金種類 千円、500円、100円、50円 一万円、五千円、二千円、千円、500円、100円、50円
両替紙幣の受付 紙幣の表・裏4方向
両替資金(硬貨) 500円 約20枚、100円 約70枚、 50円 約30枚、10円 約78枚、合計金額 19,280円
両替金額資金(紙幣) 最大80枚
両替時間(硬貨) 約4秒以内
両替内容(高額紙幣) 千円紙幣で払い出す
定格入力電圧 DC26V(動作範囲DC20~30V)
消費電流 最大6A
通常2A以下
最大8A 通常2A以下
質量 約38kg 約46kg 約47kg
金庫方式 二室一体型(紙幣収納部と硬貨、券類収納部)
金庫収納容積 約2.4L(10円のみの場合、1500枚収納可能)
金庫紙幣収納枚数 流通紙幣 約80枚
金庫寸法(幅×高さ×奥行) 250×220×150mm
金庫質量 約4.4kg

※2 LF-Aでも紙幣循環式のオプション対応可

外形図

単位:mm

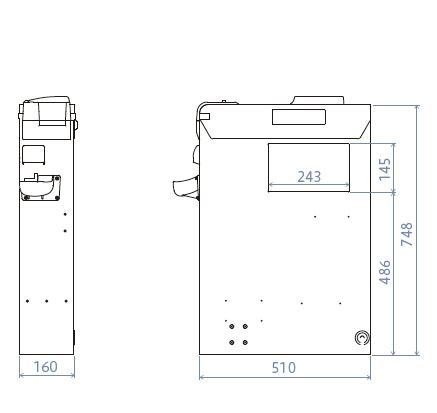

LF-A

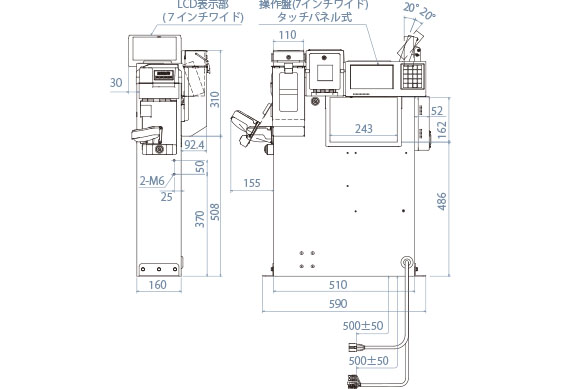

LF-B / LF-C 磁気カードR/W内蔵仕様

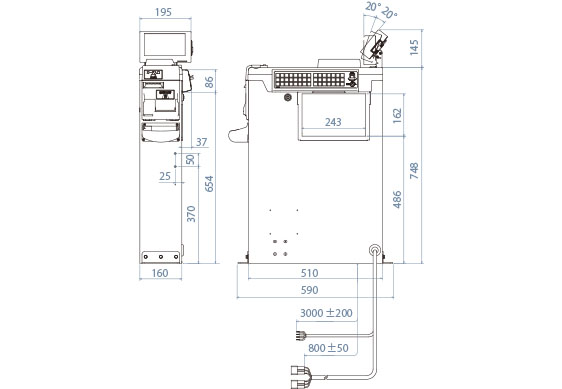

LF-B / LF-C タッチパネル操作盤付運賃箱

記載内容は予告なく変更することがあります。

その他

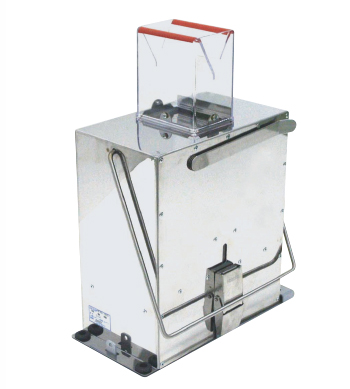

IS-04型運賃箱

電気回路の無い簡易タイプ

外形寸法 幅:151、高さ:429、奥行:258mm
金庫収納容量 約 5L
IS-04型
