看板用LED電源-定電流タイプ

屋外看板内に最適。

60年の実績による樹脂充填技術により、浸水や放熱に力を発揮し、部品のストレスを軽減する構造となっております。屋外や看板内など、温度、湿度の高い環境でご使用頂けます。
安定制御とスリムなサイズで、多様なニーズに対応。各種出力電流のラインナップを取り揃えました。

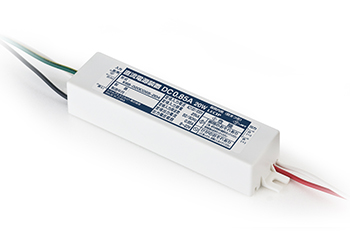

LED電源0.85A

特長

blue box コンパクト設計
コンパクトな形状のため、省スペースや施工効率アップに貢献します。
blue box 器具内防水対応
実績のある独自技術で樹脂充填を行っていますので、屋外の看板にも器具内への組込にて安心してご利用いただけます。
blue box PSE取得済
直流電源装置として安全規格をクリアしています。
blue box ワイドな入力電圧
AC100/200V、50/60Hz共用です。

仕様

形式 K68-023C095-205 K68-020C085-204 K68-027C070-301 K68-023C059-302 K68-010C040-202 K68-018C035-401
定格出力電流 DC 0.95A DC 0.85A DC 0.7A DC 0.59A DC 0.4A DC 0.35A
出力電圧範囲 12~24V 8~23V 13~38V 12~24V 15~50V
最大出力電力 22.8W 20W 26.6W 22.4W 9.6W 17.5W
定格入力電圧 AC 100 / 200V
定格入力電流※1 AC 290mA /145mA AC 250mA /125mA AC 340mA /170mA AC 290mA /145mA AC 130mA /65mA AC 230mA /115mA
定格入力容量※1 29VA 25VA 34VA 29VA 13VA 23VA
定格入力電圧 50 / 60Hz
定格入力電圧 -10℃ ~+50℃
質量 190g

※1:AC100V/200V入力、定格負荷時

記載内容は予告なく変更することがあります。

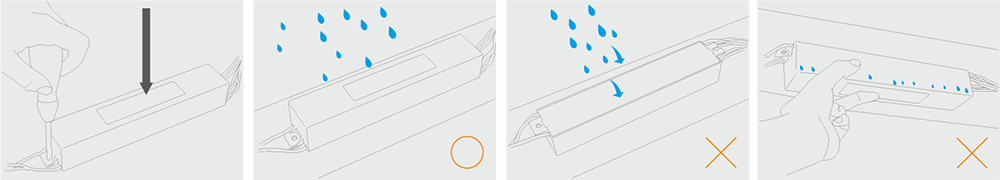

[ 取り扱い注意事項 ]

● 本装置を取り付ける際は、取付穴2カ所を用い確実に行ってください。
● 取付面に水が溜まらないよう、水抜き構造を設けてください。
● アースを含む入出力線の結束部は、水に濡れないよう防水処理を施してください。
● 結露など湿気の多い場所では、取付面が上になるように取り付けないでください。

屋外看板用LED 取り扱い注意事項
