小型バス用LED式行先表示器

カラーLED式行先表示器-前面

【ご注意事項】
①当WEBサイトに掲載しているLEDの色はイメージです。実際の表示とは異なりますので、必ず実機での確認をお願いいたします。
②表示色については、保安基準に準拠しています。


前面

側面

後面

仕様

　
設置場所 前面/後面 側面
形式 前面:
DFE-C13CW/
DFE-C13WC		 後面:
DFE-C33CW/
DFE-C33WC		 前面:
DFE-C13WW		 後面:
DFE-C33WW		 前面:
DFE-C13CC		 後面:
DFE-C33CC		 DFE-C25CC DFE-C25WW
表示部 表示色 カラー部：729色、 白色部：白色単色 白色単色 729色 512色（同時発色数：8色、黒を含む） 白色単色
ドット数 カラー部:48×20ドット
白色部:72×20ドット		 120×20ドット 120×20ドット 128×48ドット
電源 定格入力電圧 DC26V
入力電圧範囲 DC18～32V
入力電流※1 1.0A 1.5A 1.2A 1.6A
質量 約6.0kg

※入力電圧 DC 26V、輝度100％、点灯率50％時の参考値。

外形図

単位：mm

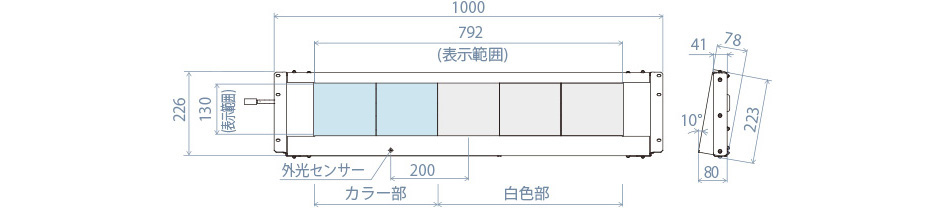

DFE-C13CW/DFE-C33CW

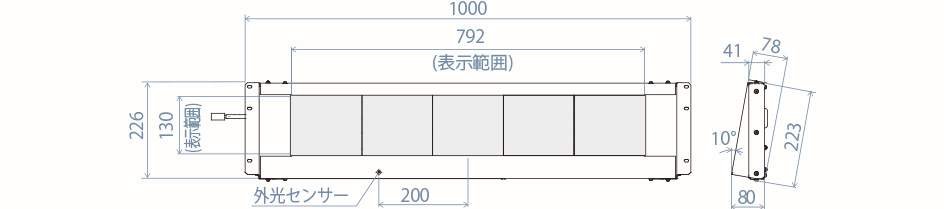

DFE-C13WW/DFE-C33WW

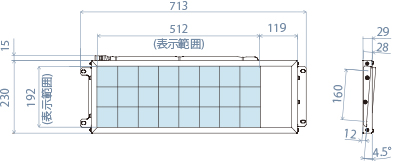

DFE-C25CC
